Облицовка передняя — Квадроцикл Рысь 500

Модуль: 114254 — Облицовка передняя

Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

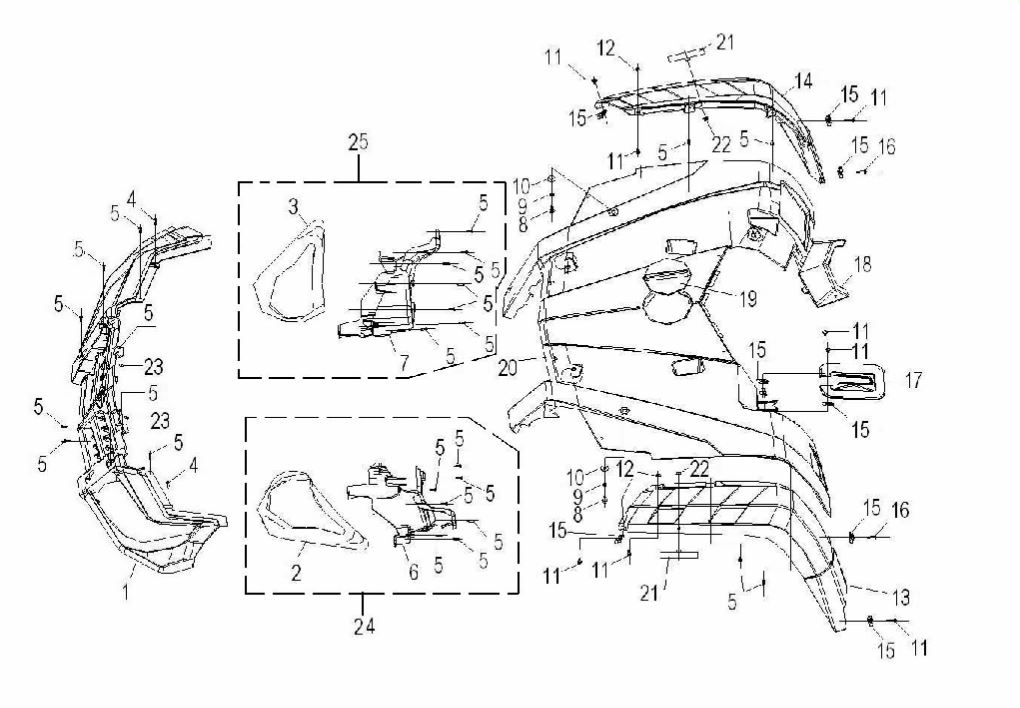

Схема модуля Облицовка передняя (Квадроцикл Рысь 500)

№	Код	Название детали
1	112274	Облицовка передняя SQ500ST-4-1000040
2	111091	Фара передняя левая SQ500ST-4-0300140
3	111094	Фара передняя правая SQ500ST-4-0300150
4	112382	Саморез ST4.8x9.5(F) GB/T 845
5	110522	Саморез ST4.2х16 GB/T845
6	114255	Кожух передней левой фары SQ500ST-4-1000250
7	114256	Кожух передней правой фары SQ500ST-4-1000260
8	110468	Болт фланцевый М6х20 GB/T5789
9	110484	Шайба гровера 6 GB/T93-1987
10	110488	Шайба 6х18х1 GB/T96.1-2002
11	110673	Болт М5х16 GB/T818
12	112256	Гайка фланцевая самоконтрящаяся М5 GB/T 6177.1-2000
13	112276	Накладка крыла передняя левая SQ500ST-4-1000060
14	112277	Накладка крыла передняя правая SQ500ST-4-1000070
15	112278	Скоба М5 SQ500ST-4-1101002
16	110674	Болт М5х20 GB/T818
17	112303	Накладка механизма переключения SQ500ST-4-1000130
18	112297	Накладка панели приборов SQ500ST-4-1000090
19	112296	Крышка заливной горловины декоративная SQ500ST-4-1000080
20	112273	Капот передний SQ500ST-4-1000030
21	112263	Комплект бокового светоотражателя SQ500ST-4-1000331
22	110486	Гайка фланцевая самоконтрящаяся М6 GB/T6177.1-2000
23	112275	Шайба 5 GB/T 96.1-2002
24	111090	Блок фара передняя левая SQ500ST-4-0350140
25	111093	Блок фара передняя правая SQ500ST-4-0350150
