Багажник, бампер передние — Квадроцикл Рысь 500
Модуль: 114176 — Багажник, бампер передние
Используется: Квадроцикл Рысь 500
Квадроцикл Рысь 500
Подробная информация, отзывы, характеристики, фотографии

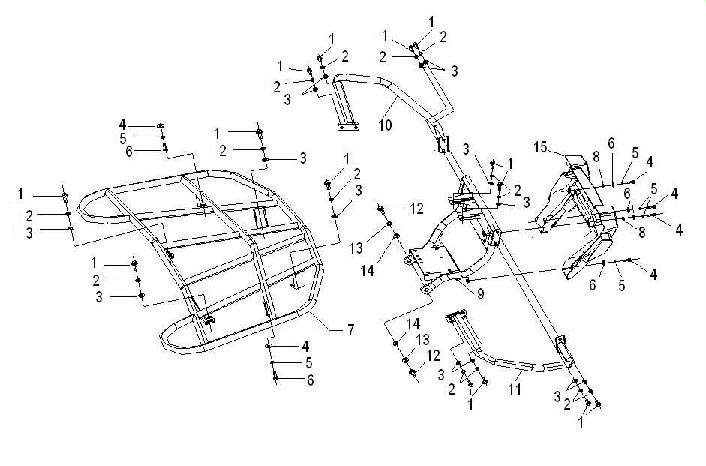

Схема модуля Багажник, бампер передние (Квадроцикл Рысь 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110533 | Болт фланцевый М8х20 GB/T5789 | |||
| 2 | 110479 | Шайба гровера 8 GB/T93-1987 | |||
| 3 | 91788 | Шайба 8 GB/T97.1-2002 | |||
| 4 | 110468 | Болт фланцевый М6х20 GB/T5789 | |||
| 5 | 110484 | Шайба гровера 6 GB/T93-1987 | |||
| 6 | 110488 | Шайба 6х18х1 GB/T96.1-2002 | |||
| 7 | 110545 | Багажник передний SQ500ST-4-0103000 | |||
| 8 | 110486 | Гайка фланцевая самоконтрящаяся М6 GB/T6177.1-2000 | |||
| 9 | 110529 | Бампер передний SQ500ST-4-0106000 | |||
| 10 | 110539 | Усилитель бампера левый SQ500ST-4-0102000 | |||
| 11 | 110540 | Усилитель бампера правый SQ500ST-4-0105000 | |||
| 12 | 110530 | Болт фланцевый М10х1.5х30 GB/T5789 | |||
| 13 | 110531 | Шайба гровера 10 GB/T93-1987 | |||
| 14 | 110532 | Шайба 10 GB/T97.1-2002 | |||
| 15 | 112299 | Облицовка переднего бампера SQ500ST-4-1000050 |
