Управление рулевое Рысь 50S — Квадроцикл Рысь 50S
Модуль: 111586 — Управление рулевое Рысь 50S
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

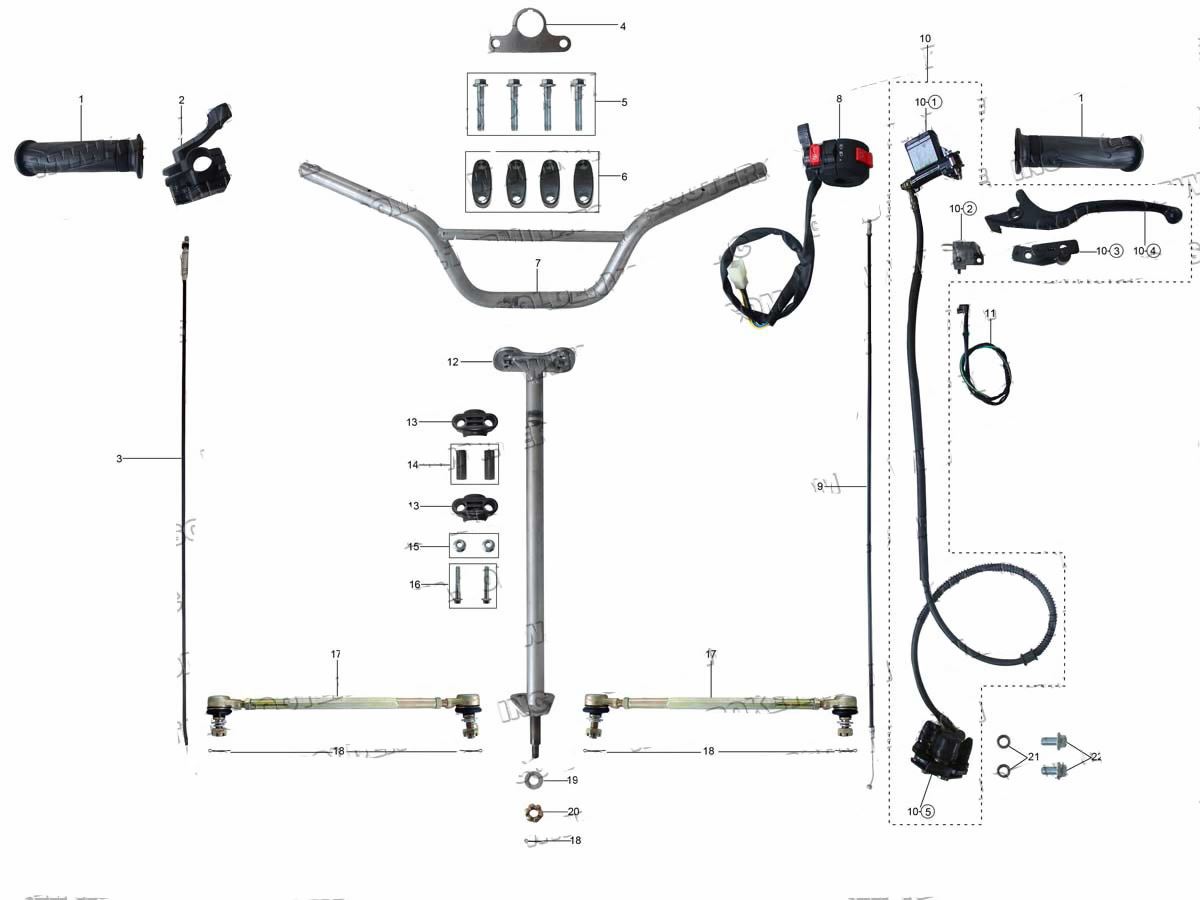

Схема модуля Управление рулевое Рысь 50S (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102970 | JLA-07-06-01 | Рукоятка руля | ||
| 2 | 94424 | JLA-07-06-02 | Рукоятка дроссельной заслонки в сборе | ||
| 3 | 102972 | JLA-07-06-03 | Трос дроссельной заслонки | ||
| 4 | 102973 | JLA-07-06-04 | Кронштейн замка зажигания | ||
| 5 | 111587 | JLA-07-06-05 | Болт M8х50 | ||
| 6 | 102974 | JLA-07-06-06 | Кронштейн крепления руля | ||
| 7 | 102975 | JLA-07-06-07 | Руль | ||
| 8 | 94425 | JLA-07-06-08 | Блок переключателей левый | ||
| 9 | 102977 | JLA-07-06-09 | Трос газа | ||
| 10 | 94426 | JLA-07-06-10 | Тормоз гидравлический задний в сборе | ||
| 10 | 102979 | JLA-07-06-10-01 | Бачок тормозной жидкости заднего тормоза | ||
| 10 | 94427 | JLA-07-06-10-02 | Переключатель стоп-сигнала | ||
| 10 | 102981 | JLA-07-06-10-03 | Стопор рычага заднего тормоза | ||
| 10 | 102982 | JLA-07-06-10-04 | Рычаг заднего тормоза | ||
| 10 | 102983 | JLA-07-06-10-05 | Колодки тормозные задние в комплекте (2 шт.) | ||
| 11 | 94428 | JLA-07-06-11 | Жгут лампы стоп-сигнала | ||
| 12 | 102985 | JLA-07-06-12 | Рулевая колонка | ||
| 13 | 102986 | JLA-07-06-13 | Кронштейн крепления рулевой колонки | ||
| 14 | 102987 | JLA-07-06-14 | Втулка кронштейна рулевой колонки | ||
| 15 | 111588 | JLA-07-06-15 | Гайка М8 | ||
| 16 | 111589 | JLA-07-06-16 | Болт М8х55 | ||
| 17 | 94429 | JLA-07-06-17 | Тяга рулевая | ||
| 18 | 111590 | JLA-07-06-18 | Шплинт ф2х40 | ||
| 19 | 111591 | JLA-07-06-19 | Шайба ф10х24х1.5 | ||
| 20 | 111592 | JLA-07-06-20 | Гайка корончатая M10х1.5 | ||
| 21 | 111593 | JLA-07-06-21 | Втулка ф8х12х4.5 | ||
| 22 | 111594 | JLA-07-06-22 | Болт М8х16 | ||
| 50 | 94430 | JLA-07-06-50 | Колодка тормозная передняя |
