Подвеска задняя Рысь 50S — Квадроцикл Рысь 50S
Модуль: 111546 — Подвеска задняя Рысь 50S
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

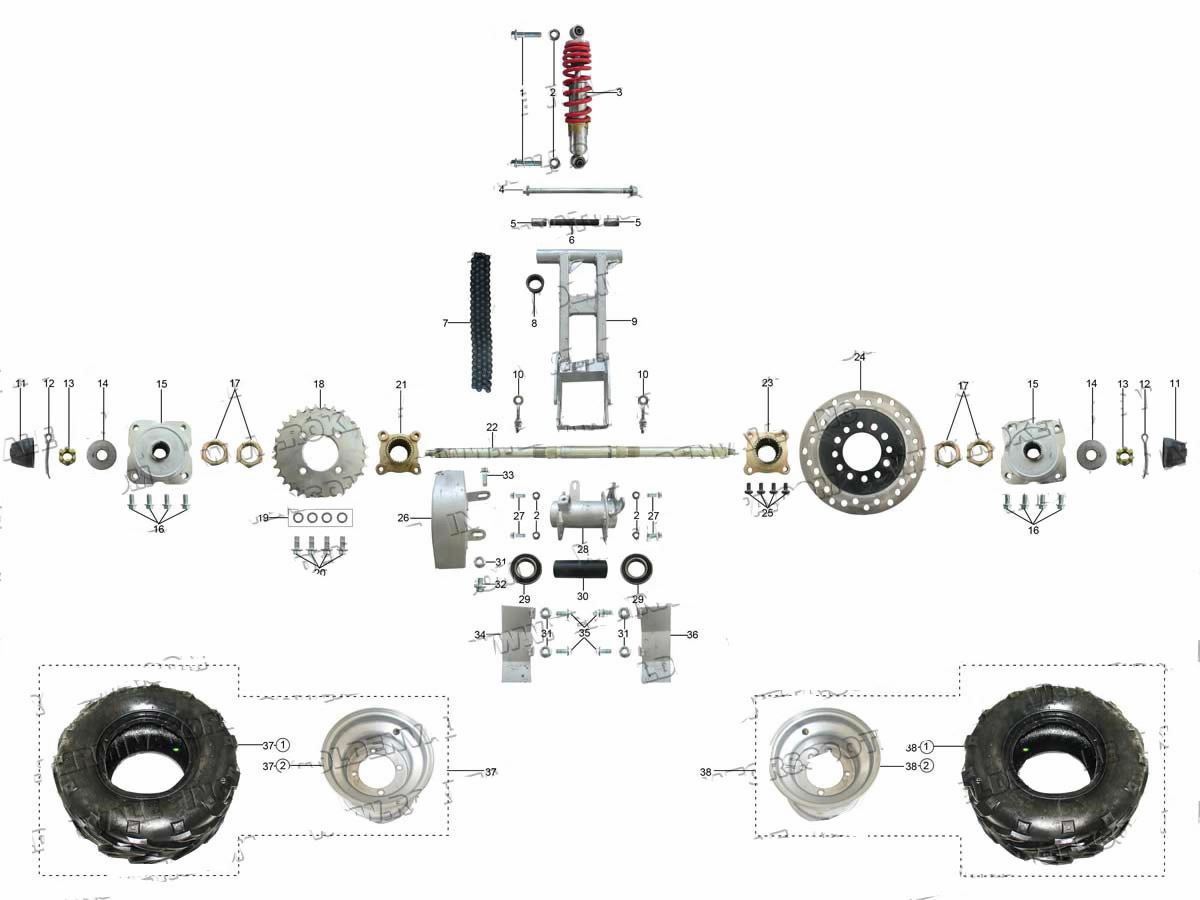

Схема модуля Подвеска задняя Рысь 50S (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111551 | JLA-07-04-01 | Болт фланцевый M10х1.25х45 | ||
| 2 | 111552 | JLA-07-04-02 | Гайка M10х1.25 | ||
| 3 | 94403 | JLA-07-04-03 | Амортизатор задний в сборе 8х60х285 | ||
| 4 | 94404 | JLA-07-04-04 | Ось рычага заднего | ||
| 5 | 94405 | JLA-07-04-05 | Втулка 12х24х42 | ||
| 6 | 94406 | JLA-07-04-06 | Втулка 12х16х113 | ||
| 7 | 94407 | JLA-07-04-07 | Цепь | ||
| 8 | 102932 | JLA-07-04-08 | Защита цепи | ||
| 9 | 94408 | JLA-07-04-09 | Рычаг задний | ||
| 10 | 102934 | JLA-07-04-10 | Регулировочный механизм цепи | ||
| 11 | 94409 | JLA-07-04-11 | Колпак декоративный заднего колеса | ||
| 12 | 111553 | JLA-07-04-12 | Шплинт ф3х40 | ||
| 13 | 111554 | JLA-07-04-13 | Гайка корончатая M16х1.5 | ||
| 14 | 102936 | JLA-07-04-14 | Шайба Ф16*48*4 | ||
| 15 | 94410 | JLA-07-04-15 | Ступица колеса заднего | ||
| 16 | 102938 | JLA-07-04-16 | Болт фланцевый M10x1.25x20 | ||
| 17 | 102939 | JLA-07-04-17 | Гайка M27x1.25 | ||
| 18 | 94411 | JLA-07-04-18 | Звездочка задняя | ||
| 19 | 111555 | JLA-07-04-19 | Шайба ф8 | ||
| 20 | 111556 | JLA-07-04-20 | Болт фланцевый M8х20 | ||
| 21 | 94412 | JLA-07-04-21 | Фланец звездочки задней | ||
| 22 | 94413 | JLA-07-04-22 | Ось задняя 25х750 | ||
| 23 | 94414 | JLA-07-04-23 | Фланец диска тормозного заднего | ||
| 24 | 94415 | JLA-07-04-24 | Диск тормозной задний | ||
| 25 | 111557 | JLA-07-04-25 | Болт M8х16 | ||
| 26 | 102945 | JLA-07-04-26 | Защитный кожух цепи | ||
| 27 | 111558 | JLA-07-04-27 | Болт фланцевый M10х1.25х30 | ||
| 28 | 94416 | JLA-07-04-28 | Корпус оси задней | ||
| 29 | 94417 | JLA-07-04-29 | Подшипник | ||
| 30 | 94418 | JLA-07-04-30 | Втулка 32х35х95 | ||
| 31 | 111559 | JLA-07-04-31 | Гайка M8 | ||
| 32 | 111560 | JLA-07-04-32 | Болт фланцевый M8х12 | ||
| 33 | 111561 | JLA-07-04-33 | Болт фланцевый M8х25 | ||
| 34 | 102949 | JLA-07-04-34 | Левый кожух задней оси | ||
| 35 | 111562 | JLA-07-04-35 | Болт фланцевый M8х20 | ||
| 36 | 111563 | JLA-07-04-36 | Кожух правый | ||
| 37 | 95138 | JLA-07-04-37 | Колесо заднее левое в сборе | ||
| 37 | 95139 | JLA-07-04-37-01 | Покрышка задняя | ||
| 37 | 102951 | JLA-07-04-37-02 | Диск заднего колеса | ||
| 38 | 95140 | JLA-07-04-38 | Колесо заднее правое в сборе | ||
| 38 | 102952 | JLA-07-04-38-01 | Покрышка задняя | ||
| 38 | 102953 | JLA-07-04-38-02 | Диск заднего колеса | ||
| 50 | 94419 | JLA-07-04-50 | Колодка тормозная задняя |
