Облицовка Рысь 50S — Квадроцикл Рысь 50S
Модуль: 111529 — Облицовка Рысь 50S
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

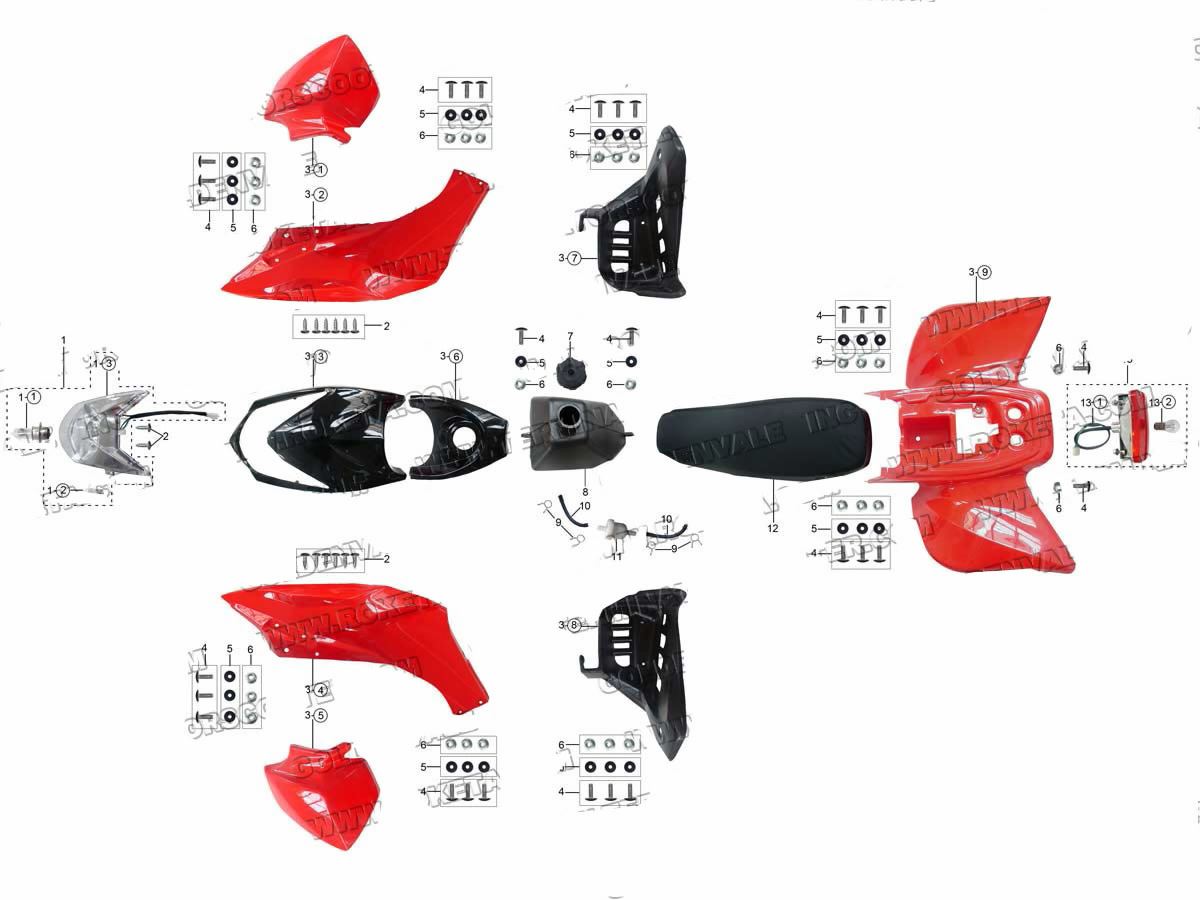

Схема модуля Облицовка Рысь 50S (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 94389 | JLA-07-03-01 | Фара передняя в сборе | ||
| 1 | 111530 | JLA-07-03-01-01 | Лампа фары 12V18W | ||
| 1 | 111531 | JLA-07-03-01-02 | Лампа 12V3W | ||
| 1 | 111532 | JLA-07-03-01-03 | Корпус фары | ||
| 2 | 111533 | JLA-07-03-02 | Винт | ||
| 3 | 94390 | JLA-07-03-03 | Облицовка передняя | ||
| 3 | 94391 | JLA-07-03-03-01 | Крыло переднее правое | ||
| 3 | 94392 | JLA-07-03-03-02 | Защита бензобака правая | ||
| 3 | 102914 | JLA-07-03-03-03 | Передняя крышка | ||
| 3 | 94393 | JLA-07-03-03-04 | Защита бензобака левая | ||
| 3 | 94394 | JLA-07-03-03-05 | Крыло переднее левое | ||
| 3 | 94395 | JLA-07-03-03-06 | Защита бензобака верхняя | ||
| 3 | 94396 | JLA-07-03-03-07 | Подножка правая | ||
| 3 | 94397 | JLA-07-03-03-08 | Подножка левая | ||
| 3 | 94398 | JLA-07-03-03-09 | Крыло заднее | ||
| 4 | 111535 | JLA-07-03-04 | Болт M6х20 | ||
| 5 | 111536 | JLA-07-03-05 | Шайба ф6х20х3 | ||
| 6 | 111537 | JLA-07-03-06 | Гайка М6 | ||
| 7 | 94399 | JLA-07-03-07 | Крышка бака топливного | ||
| 8 | 94400 | JLA-07-03-08 | Бак топливный | ||
| 9 | 111542 | JLA-07-03-09 | Зажим ф8 | ||
| 10 | 111543 | JLA-07-03-10 | Шланг топливный ф4х8х250 | ||
| 11 | 102923 | JLA-07-03-11 | Фильтр топливный | ||
| 12 | 94401 | JLA-07-03-12 | Сиденье | ||
| 13 | 94402 | JLA-07-03-13 | Фонарь задний в сборе | ||
| 13 | 111544 | JLA-07-03-13-01 | Жгут | ||
| 13 | 111545 | JLA-07-03-13-02 | Лампа 12V21/5W |
