Двигатель в сборе Рысь 50S — Квадроцикл Рысь 50S
Модуль: 111516 — Двигатель в сборе Рысь 50S
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

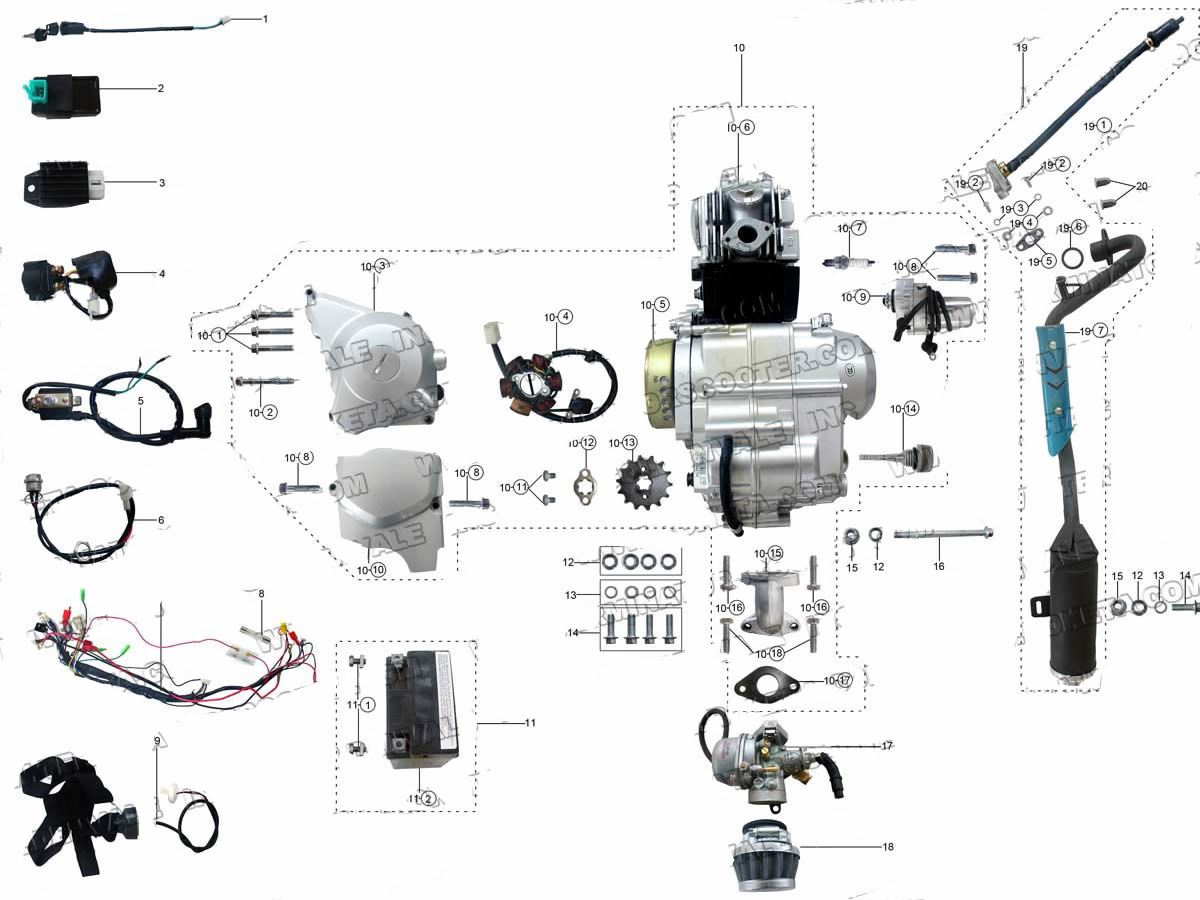

Схема модуля Двигатель в сборе Рысь 50S (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 94373 | JLA-07-02-01 | Замок зажигания | ||
| 2 | 94374 | JLA-07-02-02 | Коммутатор | ||
| 3 | 94375 | JLA-07-02-03 | Выпрямитель | ||
| 4 | 95136 | JLA-07-02-04 | Реле пусковое | ||
| 5 | 94376 | JLA-07-02-05 | Катушка зажигания | ||
| 6 | 102890 | JLA-07-02-06 | Розетка внешняя | ||
| 7 | 94377 | JLA-07-02-07 | Кабель основной | ||
| 8 | 94378 | JLA-07-02-08 | Предохранитель | ||
| 9 | 102893 | JLA-07-02-09 | Выключатель аварийный | ||
| 10 | 95137 | JLA-07-02-10 | Двигатель в сборе | ||
| 10 | 102900 | JLA-07-02-10-10 | Крышка цепи двигателя | ||
| 10 | 109689 | JLA-07-02-10-01 | Болт фланцевый M6x32 | ||
| 10 | 109693 | JLA-07-02-10-11 | Болт М6x8 | ||
| 10 | 94382 | JLA-07-02-10-12 | Фиксатор звездочки передней | ||
| 94383 | JLA-07-02-10-13 | Звездочка передняя | |||
| 94384 | JLA-07-02-10-14 | Указатель уровня масла | |||
| 102904 | JLA-07-02-10-15 | Впускной патрубок | |||
| 109694 | JLA-07-02-10-16 | Болт M6x25 | |||
| 102905 | JLA-07-02-10-17 | Прокладка | |||
| 109695 | JLA-07-02-10-18 | Болт M6x28 | |||
| 10 | 109690 | JLA-07-02-10-02 | Болт фланцевый M6x50 | ||
| 10 | 102895 | JLA-07-02-10-03 | Крышка генератора | ||
| 10 | 94379 | JLA-07-02-10-04 | Статор | ||
| 10 | 94380 | JLA-07-02-10-05 | Генератор | ||
| 10 | 109691 | JLA-07-02-10-06 | Кожух защитный | ||
| 10 | 102898 | JLA-07-02-10-07 | Свеча зажигания | ||
| 10 | 109692 | JLA-07-02-10-08 | Болт фланцевый M6x28 | ||
| 10 | 94381 | JLA-07-02-10-09 | Стартер | ||
| 11 | 109696 | JLA-07-02-11 | Аккумулятор | ||
| 11 | 111517 | JLA-07-02-11-01 | Болт с гайкой | ||
| 11 | 111518 | JLA-07-02-11-02 | Батарея аккумуляторная 12V7A | ||
| 12 | 111519 | JLA-07-02-12 | шайба ф8х26х1.5 | ||
| 13 | 111520 | JLA-07-02-13 | Шайба ф8 | ||
| 14 | 111521 | JLA-07-02-14 | Болт фланцевый M8х25 | ||
| 15 | 111522 | JLA-07-02-15 | Гайка М8 | ||
| 16 | 111523 | JLA-07-02-16 | Болт фланцевый M8х110 | ||
| 17 | 94385 | JLA-07-02-17 | Карбюратор в сборе | ||
| 18 | 94386 | JLA-07-02-18 | Фильтр воздушный в сборе | ||
| 19 | 94387 | JLA-07-02-19 | Глушитель | ||
| 19 | 111524 | JLA-07-02-19-01 | Клапан суфлирующий | ||
| 19 | 111525 | JLA-07-02-19-02 | Болт фланцевый M6х16 | ||
| 19 | 111526 | JLA-07-02-19-03 | Шайба ф6 | ||
| 19 | 111527 | Шайба ф6х12х1 | |||
| 19 | 102908 | JLA-07-02-19-05 | Прокладка | ||
| 19 | 94388 | JLA-07-02-19-06 | Прокладка глушителя | ||
| 19 | 102910 | JLA-07-02-19-07 | Глушитель | ||
| 20 | 111528 | JLA-07-02-20 | Гайка М6х20 |
