Барабан переключения передач (двигатель 50сс) — Квадроцикл Рысь 50S

Модуль: 111487 — Барабан переключения передач (двигатель 50сс)

Используется: Квадроцикл Рысь 50S

Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

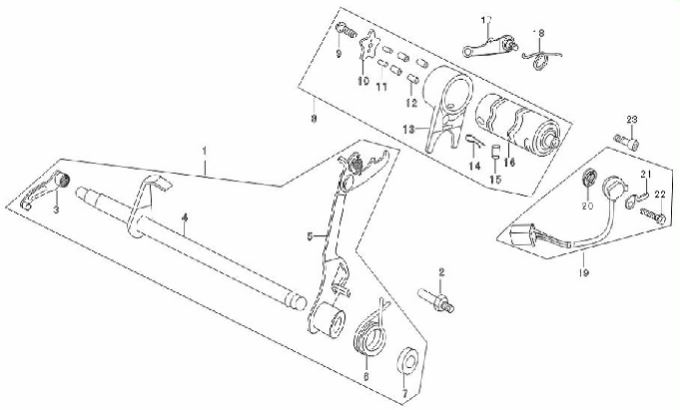

Схема модуля Барабан переключения передач (двигатель 50сс) (Квадроцикл Рысь 50S)

Барабан переключения передач (двигатель 50сс) - Квадроцикл Рысь 50S
Код Артикул Название детали Год Примечание
1 102620 192320009-0001 Рычаг переключения передач в сборе
2 102752 192310001-0001 Ось педали переключения передач
3 102749 190810009-0001 Рычаг муфты
4 102750 192330011-0001 Ось рычага переключения передач
5 111488 192420002-0001 Плечо в комплекте
6 102753 381160059-0001 Пружина возвратная рычага переключения передач
7 102754 380650031-0001 Манжета 11,6х24х10
8 102621 192060066-0001 Барабан механизма переключения передач в сборе
9 111489 380140026-0003 Болт шестиугольный с фланцем
10 102755 192100010-0001 Пластина упорная барабана переключения передач
11 102756 381380005-0001 Ролик барабана переключения передач
12 102757 381380008-0001 Палец барабана переключения передач
13 111490 192120036-0001 Вилка переключения передач
14 111491 192090001-0001 Кран запорный
15 111492 192140001-0001 Палец
16 102760 192080046-0001 Барабан переключения передач
17 111493 192190004-0001 Упор переключения передач в комплекте
18 102758 381160028-0001 Пружина возвратная
19 102761 270650024-0004 Датчик переключения передач в сборе
20 111494 272670001-0001 Замыктель
21 111495 270650040-0001 Индикатор давления
22 111496 380070012-0005 Болт шестиугольный с фланцем М6х16
23 111497 380190005-0005 Болт с шестигранным углублением М6х16
