Первичный вал, промежуточный вал (двигатель 50сс) — Квадроцикл Рысь 50S
Модуль: 111462 — Первичный вал, промежуточный вал (двигатель 50сс)
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

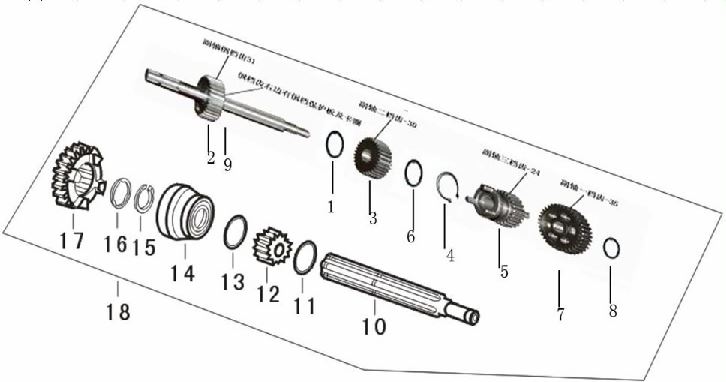

Схема модуля Первичный вал, промежуточный вал (двигатель 50сс) (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111463 | 380500002-0001 | Прокладка | ||
| 2 | 111464 | 191760005-0001 | Шестерня заднего хода | ||
| 3 | 111465 | Шестерня ведущая промежуточного вала №2 (двигатель 50сс) | |||
| 4 | 111466 | 380550082-0001 | Кольцо стопорное | ||
| 5 | 111468 | Шестерня ведущая промежуточного вала №3 (двигатель 50сс) | |||
| 7 | 111469 | Шестерня ведущая промежуточного вала №1 (двигатель 50сс) | |||
| 8 | 111470 | 380540018-0001 | Прокладка | ||
| 9 | 111471 | 191400040-0001 | Вал промежуточный | ||
| 10 | 111472 | 191260027-0001 | Вал первичный | ||
| 11 | 111473 | 380540053-0001 | Прокладка | ||
| 12 | 111474 | 191710003-0001 | Шестерня | ||
| 13 | 111475 | 380540095-0001 | Прокладка | ||
| 14 | 111476 | 380821336-0001 | Муфта | ||
| 15 | 111477 | 380550018-0001 | Кольцо стопорное | ||
| 16 | 111478 | 380500003-0001 | Прокладка | ||
| 17 | 111479 | 191270001-0001 | Шестерня ведущая первичного вала №1 | ||
| 18 | 102733 | 500290048-0001 | Первичный и промежуточный вал в сборе |
