Поршень, коленчатый вал в комплекте (двигатель 50сс) — Квадроцикл Рысь 50S
Модуль: 111455 — Поршень, коленчатый вал в комплекте (двигатель 50сс)
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

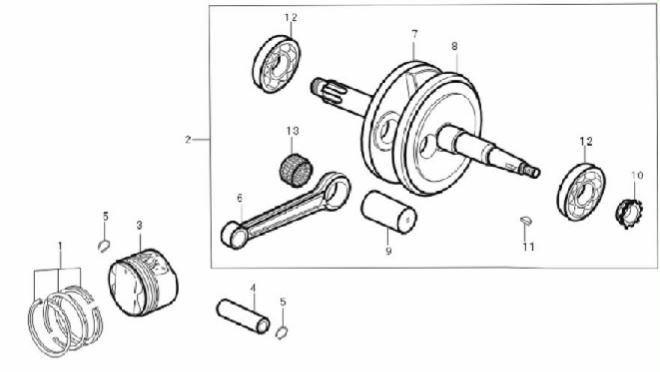

Схема модуля Поршень, коленчатый вал в комплекте (двигатель 50сс) (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102725 | 130070019-0001 | Поршневые кольца в комплекте | ||
| 2 | 102615 | 130140005-0001 | Вал коленчатый в сборе | ||
| 3 | 102616 | 130030152-0001 | Поршень | ||
| 4 | 102727 | 130060004-0001 | Палец поршневой | ||
| 5 | 102726 | 380560006-0001 | Стопорное кольцо поршневого пальца | ||
| 6 | 111456 | 130150006-0001 | Тяга соединительная | ||
| 7 | 111457 | 130260006-0001 | Картер в комплекте правый | ||
| 8 | 111458 | 130210006-0001 | Картер в комплекте левый | ||
| 9 | 111459 | 130350010-0001 | Палец | ||
| 10 | 102732 | 130230002-0001 | Звёздочка приводная распредвала | ||
| 11 | 102731 | 380620002-0001 | Сегментная шпонка | ||
| 12 | 111460 | Подшипник 6304 (двигатель 50сс) | |||
| 13 | 111461 | Подшипник игольчатый (двигатель 50сс) |
