Генератор, крышка правого картера (двигатель 50сс) — Квадроцикл Рысь 50S
Модуль: 111437 — Генератор, крышка правого картера (двигатель 50сс)
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

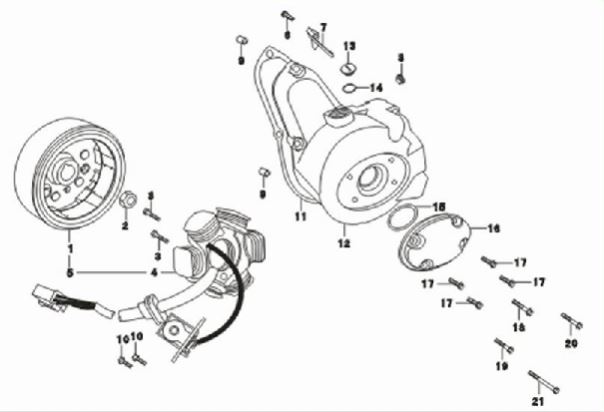

Схема модуля Генератор, крышка правого картера (двигатель 50сс) (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111438 | Маховик в комплекте (двигатель 50сс) | |||
| 2 | 111439 | 380370011-0001 | Гайка шестигранная | ||
| 3 | 111440 | 380140015-0002 | Болт | ||
| 4 | 111441 | Стартер в комплекте (двигатель 50сс) | |||
| 5 | 102613 | 270010011-0008-2 | Маховик в сборе | ||
| 6 | 111442 | 380200060-0001 | Болт шестиугольный с фланцем | ||
| 7 | 111443 | 110480004-0001 | Зажим кабельный | ||
| 8 | 111444 | 110500004-0001 | Заглушка коллоидная | ||
| 9 | 111349 | 380600012-0001 | Цилиндр | ||
| 10 | 111445 | 380200006-0001 | Болт | ||
| 11 | 102716 | 110420005-0001 | Прокладка левой крышки картера | ||
| 12 | 111446 | 110400025-0001 | Крышка левого картера | ||
| 13 | 102614 | 110440001-0007 | Заглушка смотрового отверстия | ||
| 14 | 102717 | 380840026-0001 | Кольцо уплотнительное 2.5х13,8 | ||
| 15 | 102715 | 380840005-0001 | Кольцо уплотнительное 2.4х27.4 | ||
| 16 | 111448 | 110430002-1340 | Крышка левая декоративная | ||
| 17 | 111449 | 380140026-0006 | Болт шестиугольный с фланцем | ||
| 18 | 111450 | 380140068-0004 | Болт шестиугольный с фланцем | ||
| 19 | 111451 | 380140017-0005 | Болт шестиугольный с фланцем | ||
| 20 | 111405 | 380140020-0003 | Болт фланцевый М6х50 | ||
| 21 | 111454 | 380140147-0005 | Болт фланцевый М6х70 |
