Муфта (двигатель 50сс) — Квадроцикл Рысь 50S
Модуль: 111408 — Муфта (двигатель 50сс)
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

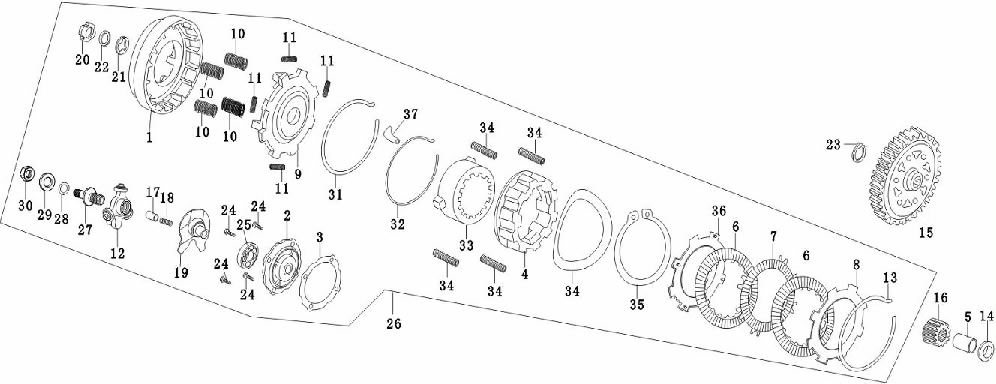

Схема модуля Муфта (двигатель 50сс) (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111409 | 190330006-0001 | Кожух муфты | ||
| 2 | 111410 | 193980002-0001 | Крышка муфты торцевая | ||
| 3 | 111411 | 190310002-0001 | Прокладка | ||
| 4 | 111412 | 190630001-0001 | Втулка | ||
| 5 | 111413 | Втулка (двигатель 50сс) | |||
| 6 | 111414 | 190460003-0001 | Диск, фрикционная муфта | ||
| 7 | 111415 | 190430003-0001 | Диск, фрикционная муфта | ||
| 8 | 111416 | 190670002-0001 | Кожух муфты верхний | ||
| 9 | 111417 | 190410004-0001 | Электрод управляющий | ||
| 10 | 111418 | 190550003-0001 | Пружина муфты | ||
| 11 | 111419 | 381150027-0001 | Пружина муфты амортизирующая | ||
| 12 | 102709 | 191110001-0001 | Кулачок муфты сцепления | ||
| 13 | 111421 | 380550017-0001 | Кольцо стопорное | ||
| 14 | 111422 | 380820076-0001 | Шайба | ||
| 15 | 102609 | 190360017-0002 | Ведомая шестерня | ||
| 16 | 102610 | 190030020-0001 | Ведущая шестерня | ||
| 17 | 111423 | 150520002-0001 | Трубопровод подачи масла | ||
| 18 | 102710 | 381150032-0001 | Пружина | ||
| 19 | 102711 | 191060001-0001 | Кулачок механизма переключения передач | ||
| 20 | 111424 | 380810006-0001 | Гайка | ||
| 21 | 111425 | 194090003-0001 | Шайба упорная | ||
| 22 | 102611 | 380480002-0001 | Шайба 14Х24Х1,2 | ||
| 23 | 102713 | 380570004-0001 | Кольцо стопорное | ||
| 24 | 111427 | 380220044-0003 | Болт М5х12 | ||
| 25 | 111428 | 380630024-0001 | Подшипник 100 | ||
| 26 | 102612 | 500280024-0002 | Муфта сцепления в сборе | ||
| 27 | 102708 | 190890005-0001 | Регулировочный шток | ||
| 28 | 111364 | 380840064-0001 | Прокладка | ||
| 29 | 111429 | 380450153-0001 | Шайба | ||
| 30 | 111430 | 380340005-0002 | Гайка | ||
| 31 | 111431 | 190600001-0001 | Кольцо стопорное | ||
| 32 | 111432 | 190610001-0001 | Кольцо стопорное | ||
| 33 | 111433 | 190640001-0001 | Ступица муфты | ||
| 34 | 111434 | 381150074-0001 | Пружина отдельная | ||
| 35 | 111435 | 380550058-0001 | Кольцо стопорное | ||
| 36 | 111436 | 190690003-0001 | Пластина муфты нижняя |
