Головка цилиндра, корпус цилиндра (двигатель 50сс) — Квадроцикл Рысь 50S
Модуль: 111330 — Головка цилиндра, корпус цилиндра (двигатель 50сс)
Используется: Квадроцикл Рысь 50S
Квадроцикл Рысь 50S
Подробная информация, отзывы, характеристики, фотографии

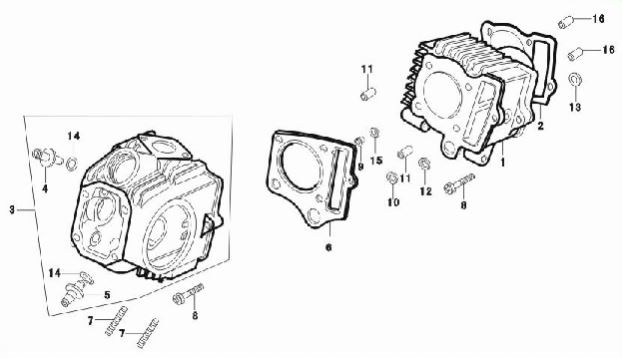

Схема модуля Головка цилиндра, корпус цилиндра (двигатель 50сс) (Квадроцикл Рысь 50S)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102600 | 120020007-0002 | Цилиндр | ||
| 2 | 102623 | 120050006-0001 | Прокладка цилиндра | ||
| 3 | 102601 | 120080091-0001 | Головка цилиндра | ||
| 4 | 111335 | Трубка внутреннего клапана (двигатель 50сс) | |||
| 5 | 111336 | Трубка наружного клапана (двигатель 50сс) | |||
| 6 | 102625 | 120150004-0001 | Прокладка головки цилиндра | ||
| 7 | 111337 | 380180031-0001 | Шпилька | ||
| 8 | 111340 | 380040003-0001 | Болт M6х23 | ||
| 9 | 111345 | 380820090-0001 | Втулка | ||
| 10 | 111344 | 380450056-0001 | Шайба | ||
| 11 | 111346 | 380600002-0001 | Палец | ||
| 12 | 102626 | 380840045-0001 | Кольцо уплотнительное 14.5Х18.5Х2.4 | ||
| 13 | 102627 | 380840046-0001 | Кольцо уплотнительное 11.5Х15.7Х2.4 | ||
| 14 | 111348 | Кольцо уплотнительное (двигатель 50сс) | |||
| 15 | 102602 | 380840047-0001 | Кольцо уплотнитльное 9Х11.7Х1.5 | ||
| 16 | 111349 | 380600012-0001 | Цилиндр |
