Подвеска задняя Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111713 — Подвеска задняя Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

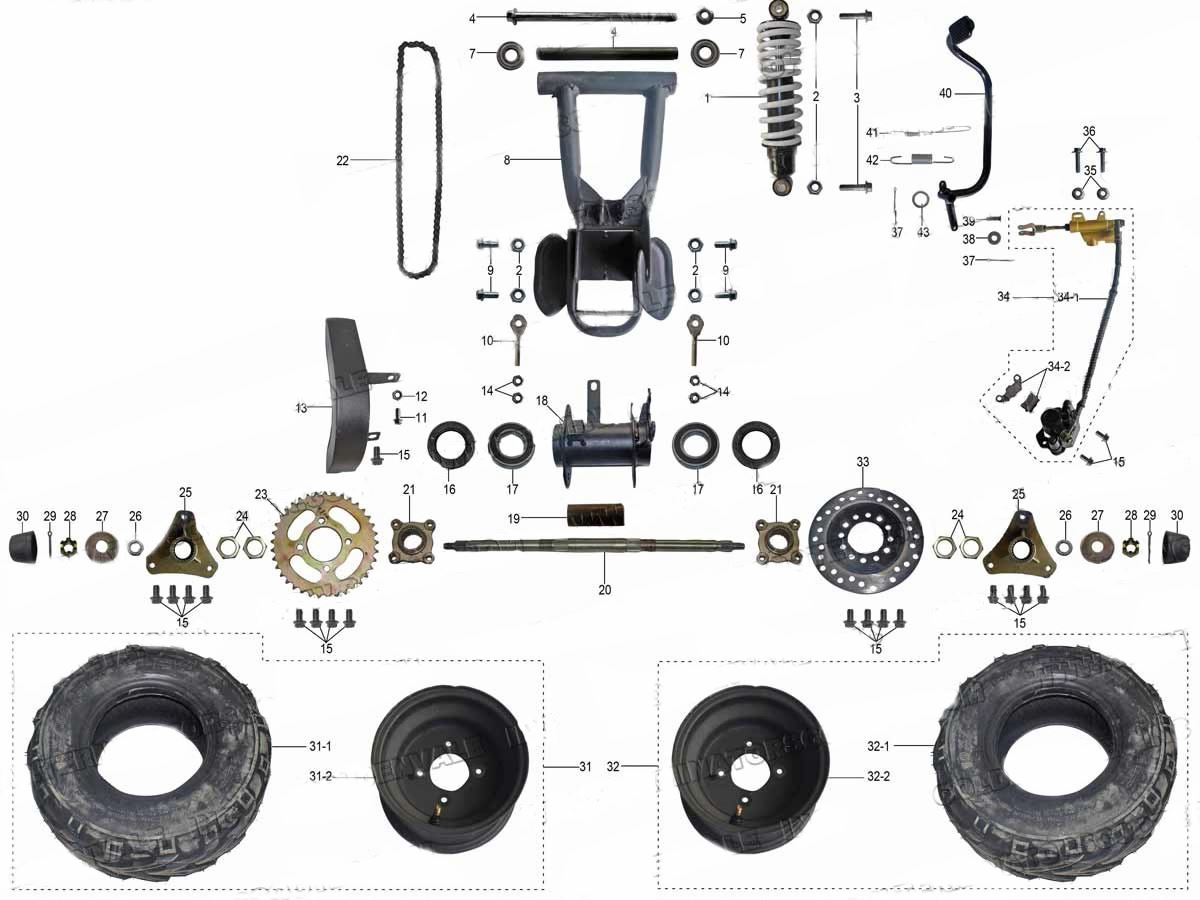

Схема модуля Подвеска задняя Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 95053 | JLA-801-06-01 | Амортизатор задний в сборе | ||
| 2 | 111714 | JLA-801-06-02 | Гайка корончатая | ||
| 3 | 111715 | JLA-801-06-03 | Болт фланцевый | ||
| 4 | 95055 | JLA-801-06-04 | Болт | ||
| 5 | 111716 | JLA-801-06-05 | Гайка | ||
| 6 | 95057 | JLA-801-06-06 | Втулка распорная | ||
| 7 | 111717 | JLA-801-06-07 | Подшипник | ||
| 8 | 95058 | JLA-801-06-08 | Рычаг задний | ||
| 9 | 111718 | JLA-801-06-09 | Болт фланцевый | ||
| 10 | 95171 | JLA-801-06-10 | Натяжитель цепи | ||
| 11 | 111719 | JLA-801-06-11 | Болт фланцевый | ||
| 12 | 111720 | JLA-801-06-12 | Гайка корончатая | ||
| 13 | 95059 | JLA-801-06-13 | Кожух цепи | ||
| 14 | 111721 | JLA-801-06-14 | Гайка | ||
| 15 | 111722 | JLA-801-06-15 | Болт фланцевый | ||
| 16 | 95060 | JLA-801-06-16 | Манжета | ||
| 17 | 95062 | JLA-801-06-17 | Подшипник | ||
| 18 | 95063 | JLA-801-06-18 | Корпус | ||
| 19 | 95064 | JLA-801-06-19 | Втулка распорная | ||
| 20 | 95065 | JLA-801-06-20 | Ось задняя | ||
| 21 | 95066 | JLA-801-06-21 | Фланец звездочки задней | ||
| 22 | 95067 | JLA-801-06-22 | Цепь | ||
| 23 | 95087 | JLA-801-06-23 | Звездочка задняя | ||
| 24 | 111723 | JLA-801-06-24 | Гайка | ||
| 25 | 95073 | JLA-801-06-25 | Ступица колеса заднего | ||
| 26 | 111724 | JLA-801-06-26 | Шайба | ||
| 27 | 111725 | JLA-801-06-27 | Шайба | ||
| 28 | 111726 | JLA-801-06-28 | Гайка корончатая | ||
| 29 | 111727 | JLA-801-06-29 | Шплинт | ||
| 30 | 95075 | JLA-801-06-30 | Колпачок защитный заднего колеса | ||
| 31 | 95158 | JLA-801-06-31 | Колесо левое заднее в сборе | ||
| 31 | 95161 | JLA-801-06-31-1 | Покрышка задняя | ||
| 31 | 111728 | JLA-801-06-31-2 | Обод задний | ||
| 32 | 95163 | JLA-801-06-32 | Колесо правое заднее в сборе | ||
| 32 | 111729 | JLA-801-06-32-1 | Покрышка задняя | ||
| 32 | 111730 | JLA-801-06-32-2 | Обод задний | ||
| 33 | 95076 | JLA-801-06-33 | Диск тормозной задний | ||
| 34 | 95077 | JLA-801-06-34 | Гидравлическая система заднего тормоза в сборе | ||
| 34 | 111731 | JLA-801-06-34-01 | Задний тормоз | ||
| 34 | 111732 | JLA-801-06-34-02 | Колодка тормозная задняя | ||
| 35 | 111733 | JLA-801-06-35 | Гайка фланцевая | ||
| 36 | 111734 | JLA-801-06-36 | Болт фланцевый | ||
| 37 | 111735 | JLA-801-06-37 | Шплинт | ||
| 38 | 111736 | JLA-801-06-38 | Шайба | ||
| 39 | 111737 | JLA-801-06-39 | Ось | ||
| 40 | 95078 | JLA-801-06-40 | Педаль тормоза | ||
| 41 | 111738 | JLA-801-06-41 | Пружина | ||
| 42 | 111739 | JLA-801-06-42 | Пружина педали тормоза | ||
| 43 | 111740 | JLA-801-06-43 | Шайба | ||
| 50 | 95079 | JLA-801-06-50 | Колодка тормозная задняя |
