Двигатель в сборе Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111686 — Двигатель в сборе Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

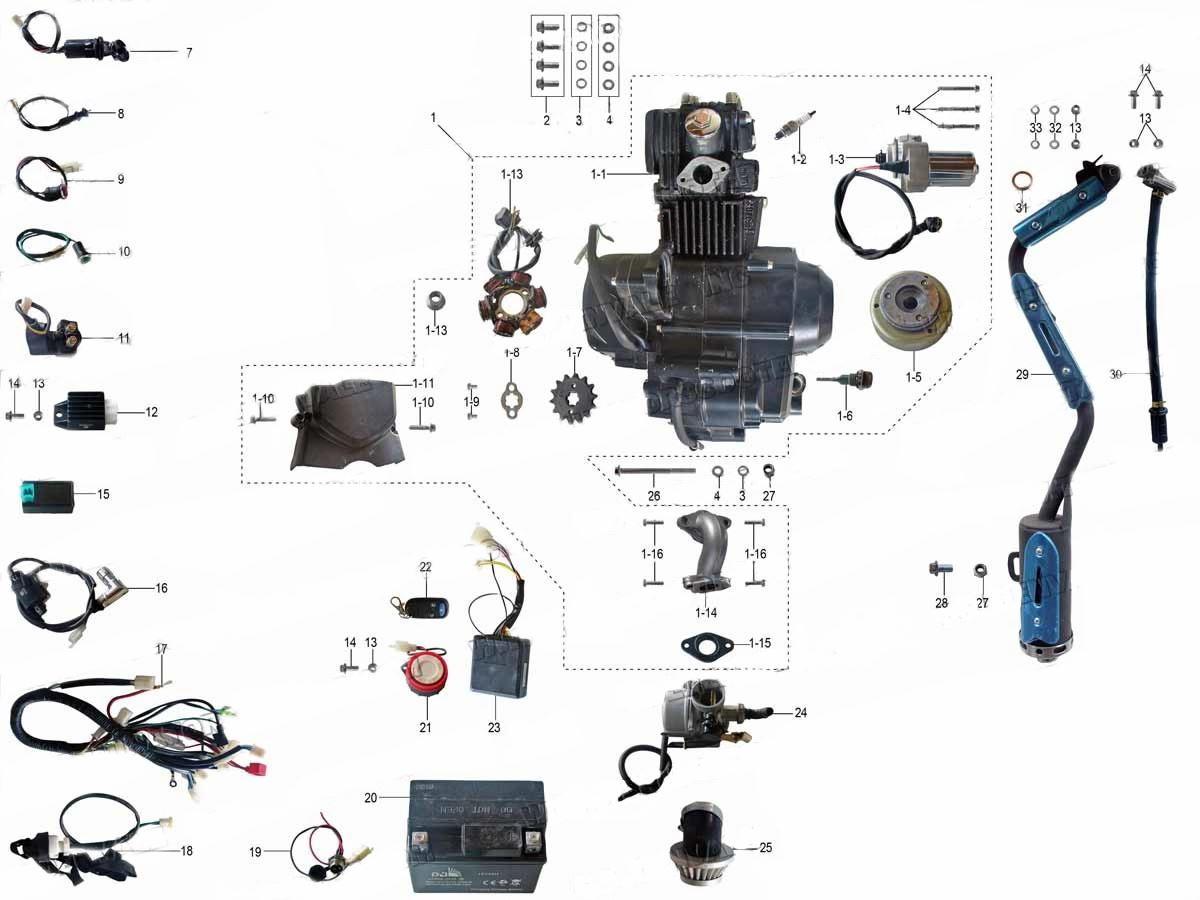

Схема модуля Двигатель в сборе Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 95151 | JLA-801-05-01 | Двигатель в сборе | ||
| 1 | 111687 | JLA-801-05-01-01 | Двигатель | ||
| 1 | 111691 | JLA-801-05-01-10 | Болт фланцевый | ||
| 1 | 95040 | JLA-801-05-01-11 | Крышка цепи | ||
| 1 | 111692 | JLA-801-05-01-12 | Статор | ||
| 111693 | JLA-801-05-01-13 | Гайка фланцевая | |||
| 111694 | JLA-801-05-01-14 | Коллектор впускной | |||
| 95041 | JLA-801-05-01-15 | Прокладка | |||
| 111695 | JLA-801-05-01-16 | Болт | |||
| 1 | 95035 | JLA-801-05-01-02 | Свеча зажигания | ||
| 1 | 95036 | JLA-801-05-01-03 | Стартер | ||
| 1 | 111688 | JLA-801-05-01-04 | Болт фланцевый | ||
| 1 | 95037 | JLA-801-05-01-05 | Генератор | ||
| 1 | 95038 | JLA-801-05-01-06 | Щуп | ||
| 1 | 95039 | JLA-801-05-01-07 | Звездочка передняя | ||
| 1 | 111689 | JLA-801-05-01-08 | Фиксатор звездочки | ||
| 1 | 111690 | JLA-801-05-01-09 | Болт | ||
| 2 | 111696 | JLA-801-05-02 | Болт фланцевый | ||
| 3 | 111697 | JLA-801-05-03 | Шайба | ||
| 4 | 111698 | JLA-801-05-04 | Шайба | ||
| 7 | 95042 | JLA-801-05-07 | Замок зажигания | ||
| 8 | 95043 | JLA-801-05-08 | Датчик стоп-сигнала | ||
| 9 | 95044 | JLA-801-05-09 | Сигнализатор заднего хода | ||
| 10 | 95045 | JLA-801-05-10 | Сигнализатор переднего хода | ||
| 11 | 95155 | JLA-801-05-11 | Реле пусковое | ||
| 12 | 111700 | JLA-801-05-12 | Выпрямитель | ||
| 13 | 111701 | JLA-801-05-13 | Гайка | ||
| 14 | 111702 | JLA-801-05-14 | Болт фланцевый | ||
| 15 | 95046 | JLA-801-05-15 | Блок CDI | ||
| 16 | 95047 | JLA-801-05-16 | Катушка зажигания | ||
| 17 | 95048 | JLA-801-05-17 | Кабель основной | ||
| 18 | 111703 | JLA-801-05-18 | Шнур аварийный | ||
| 19 | 111704 | JLA-801-05-19 | Розетка внешняя | ||
| 20 | 111705 | JLA-801-05-20 | Аккумуляторная батарея | ||
| 21 | 111706 | JLA-801-05-21 | Устройство противоугонное | ||
| 24 | 95049 | JLA-801-05-24 | Карбюратор в сборе | ||
| 25 | 95050 | JLA-801-05-25 | Фильтр воздушный | ||
| 26 | 111707 | JLA-801-05-26 | Болт фланцевый | ||
| 27 | 111708 | JLA-801-05-27 | Гайка | ||
| 28 | 111709 | JLA-801-05-28 | Болт фланцевый | ||
| 29 | 95051 | JLA-801-05-29 | Глушитель | ||
| 30 | 111710 | JLA-801-05-30 | Клапан суфлирующий | ||
| 31 | 95052 | JLA-801-05-31 | Прокладка глушителя | ||
| 32 | 111711 | JLA-801-05-32 | Шайба | ||
| 33 | 111712 | JLA-801-05-33 | Шайба |
