Подвеска передняя Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111643 — Подвеска передняя Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

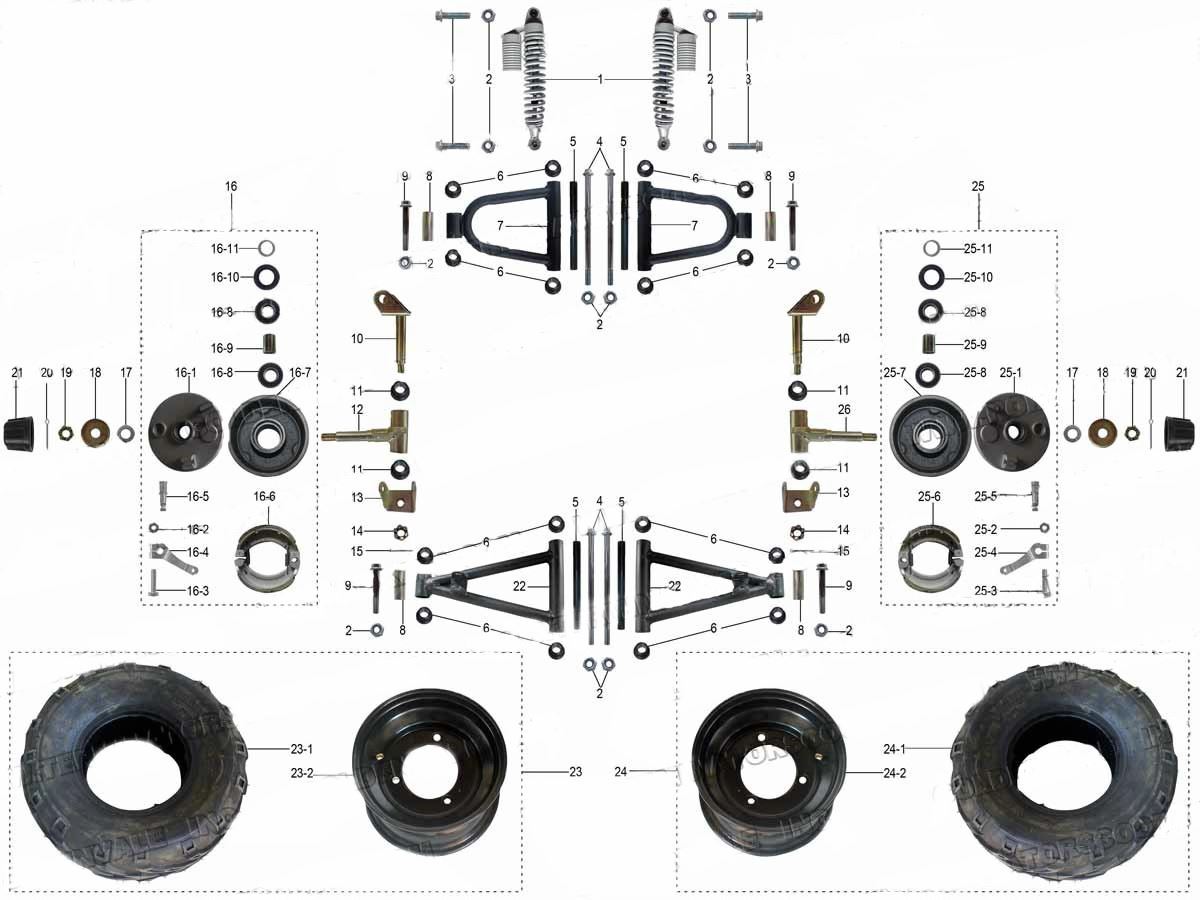

Схема модуля Подвеска передняя Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 95026 | JLA-801-04-01 | Амортизатор передний в сборе | ||
| 2 | 111644 | JLA-801-04-02 | Гайка | ||
| 3 | 111645 | JLA-801-04-03 | Болт фланцевый | ||
| 4 | 111646 | JLA-801-04-04 | Болт фланцевый | ||
| 5 | 95027 | JLA-801-04-05 | Втулка распорная | ||
| 6 | 111647 | JLA-801-04-06 | Втулка | ||
| 7 | 95028 | JLA-801-04-07 | Рычаг передний верхний | ||
| 8 | 95029 | JLA-801-04-08 | Втулка распорная | ||
| 9 | 111648 | JLA-801-04-09 | Болт фланцевый | ||
| 10 | 111649 | JLA-801-04-10 | Шкворень | ||
| 11 | 111650 | JLA-801-04-11 | Втулка | ||
| 12 | 111651 | JLA-801-04-12 | Кулак поворотный левый | ||
| 13 | 111652 | JLA-801-04-13 | Кронштейн | ||
| 14 | 111653 | JLA-801-04-14 | Гайка корончатая | ||
| 15 | 111654 | JLA-801-04-15 | Шплинт | ||
| 16 | 95030 | JLA-801-04-16 | Ступица тормозная передняя левая | ||
| 16 | 111655 | JLA-801-04-16-01 | Основание тормозных колодок | ||
| 16 | 111663 | JLA-801-04-16-10 | Манжета | ||
| 16 | 111666 | JLA-801-04-16-11 | Втулка | ||
| 16 | 111656 | JLA-801-04-16-02 | Гайка | ||
| 16 | 111657 | JLA-801-04-16-03 | Болт | ||
| 16 | 111658 | JLA-801-04-16-04 | Рычаг тормоза | ||
| 16 | 111659 | JLA-801-04-16-05 | Кулачек | ||
| 16 | 95032 | JLA-801-04-16-06 | Колодки тормозные передние | ||
| 16 | 111660 | JLA-801-04-16-07 | Барабан тормозной | ||
| 16 | 111661 | JLA-801-04-16-08 | Подшипник | ||
| 16 | 111662 | JLA-801-04-16-09 | Втулка | ||
| 17 | 111667 | JLA-801-04-17 | Шайба | ||
| 18 | 111668 | JLA-801-04-18 | Шайба фланцевая | ||
| 19 | 111669 | JLA-801-04-19 | Гайка корончатая | ||
| 20 | 111670 | JLA-801-04-20 | Шплинт | ||
| 21 | 111671 | JLA-801-04-21 | Колпак декоративный | ||
| 22 | 95033 | JLA-801-04-22 | Рычаг передний нижний | ||
| 23 | 95144 | JLA-801-04-23 | Клесо переднее левое в сборе | ||
| 23 | 95145 | JLA-801-04-23-1 | Покрышка передняя | ||
| 23 | 111672 | JLA-801-04-23-2 | Обод передний | ||
| 24 | 95147 | JLA-801-04-24 | Колесо переднее правое в сборе | ||
| 24 | 95149 | JLA-801-04-24-1 | Покрышка передняя | ||
| 24 | 111673 | JLA-801-04-24-2 | Обод передний | ||
| 25 | 95031 | JLA-801-04-25 | Ступица тормозная передняя правая | ||
| 25 | 111674 | JLA-801-04-25-1 | Основание тормозных колодок | ||
| 25 | 111683 | JLA-801-04-25-10 | Манжета | ||
| 25 | 111684 | JLA-801-04-25-11 | Втулка | ||
| 25 | 111675 | JLA-801-04-25-02 | Гайка | ||
| 25 | 111676 | JLA-801-04-25-03 | Болт | ||
| 25 | 111677 | JLA-801-04-25-04 | Рычаг тормозной | ||
| 25 | 111678 | JLA-801-04-25-05 | Кулачек | ||
| 25 | 95034 | JLA-801-04-25-06 | Колодки тормозные передние | ||
| 25 | 111680 | JLA-801-04-25-07 | Барабан тормозной | ||
| 25 | 111681 | JLA-801-04-25-08 | Подшипник | ||
| 25 | 111682 | JLA-801-04-25-09 | Втулка | ||
| 26 | 111685 | JLA-801-04-26 | Кулак поворотный правый |
