Управление рулевое Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111619 — Управление рулевое Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

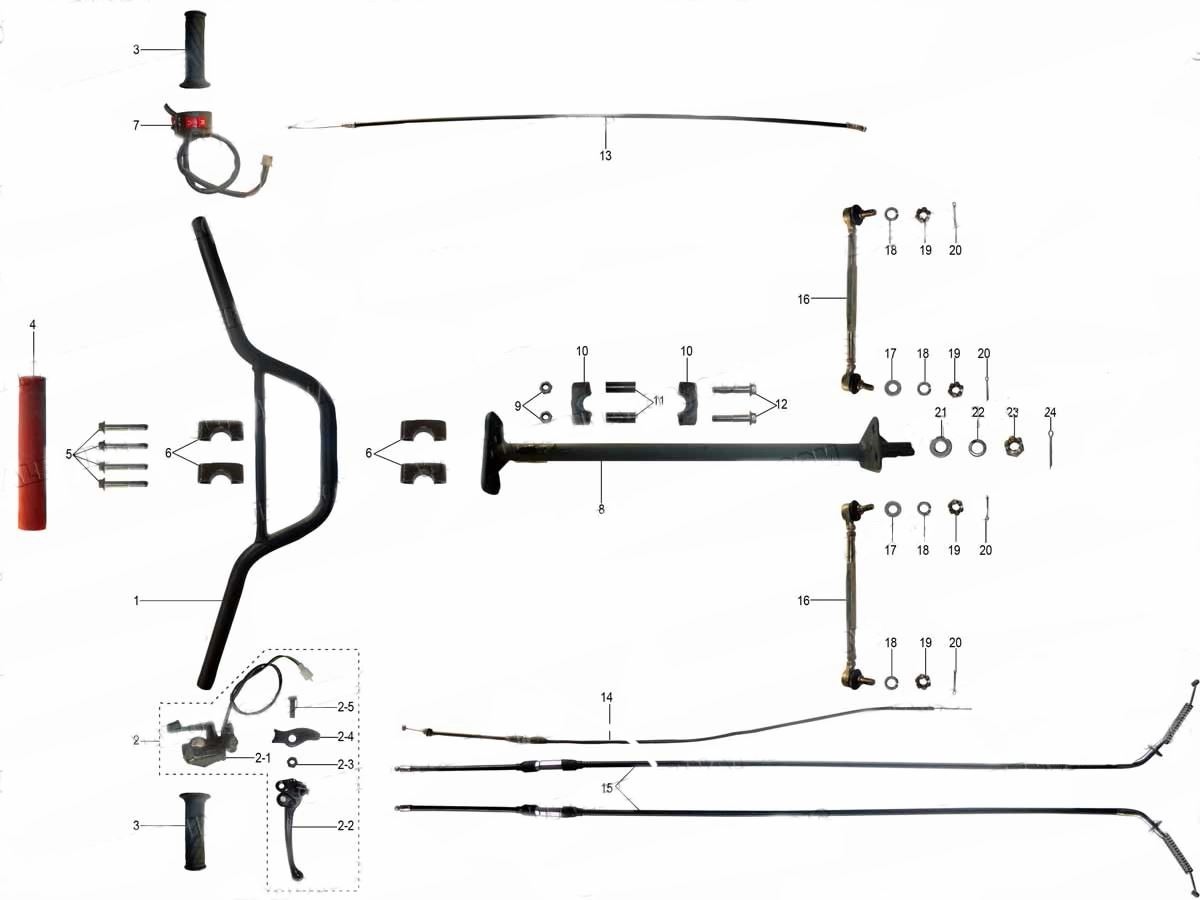

Схема модуля Управление рулевое Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111620 | JLA-801-03-01 | Труба руля | ||
| 2 | 94901 | JLA-801-03-02 | Рукоятка дроссельной заслонки в сборе | ||
| 2 | 94902 | JLA-801-03-02-01 | Блок дроссельной заслонки | ||
| 2 | 111621 | JLA-801-03-02-02 | Рычаг тормоза | ||
| 2 | 111622 | JLA-801-03-02-03 | Гайка | ||
| 2 | 111623 | JLA-801-03-02-04 | Кронштейн | ||
| 2 | 111624 | JLA-801-03-02-05 | Болт | ||
| 3 | 111625 | JLA-801-03-03 | Рукоядка | ||
| 4 | 111626 | JLA-801-03-04 | Чехол | ||
| 5 | 111627 | JLA-801-03-05 | Болт фланцевый | ||
| 6 | 111628 | JLA-801-03-06 | Кронштейн руля | ||
| 7 | 94903 | JLA-801-03-07 | Блок переключателей левый в сборе | ||
| 8 | 111629 | JLA-801-03-08 | Колонка рулевая | ||
| 9 | 111630 | JLA-801-03-09 | Гайка | ||
| 10 | 111631 | JLA-801-03-10 | Опора руля | ||
| 11 | 111632 | JLA-801-03-11 | Втулка | ||
| 12 | 111633 | JLA-801-03-12 | Болт фланцевый | ||
| 13 | 111634 | JLA-801-03-13 | Трос дроссельной заслонки | ||
| 14 | 94904 | JLA-801-03-14 | Трос газа | ||
| 15 | 94905 | JLA-801-03-15 | Трос тормоза переднего | ||
| 16 | 94906 | JLA-801-03-16 | Тяга рулевая | ||
| 17 | 111635 | JLA-801-03-17 | Шайба | ||
| 18 | 111636 | JLA-801-03-18 | Шайба | ||
| 19 | 111637 | JLA-801-03-19 | Гайка корончатая | ||
| 20 | 111638 | JLA-801-03-20 | Шплинт | ||
| 21 | 111639 | JLA-801-03-21 | Шайба | ||
| 22 | 111640 | JLA-801-03-22 | Шайба | ||
| 23 | 111641 | JLA-801-03-23 | Гайка корончатая | ||
| 24 | 111642 | JLA-801-03-24 | Шплинт |
