Рама Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111609 — Рама Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

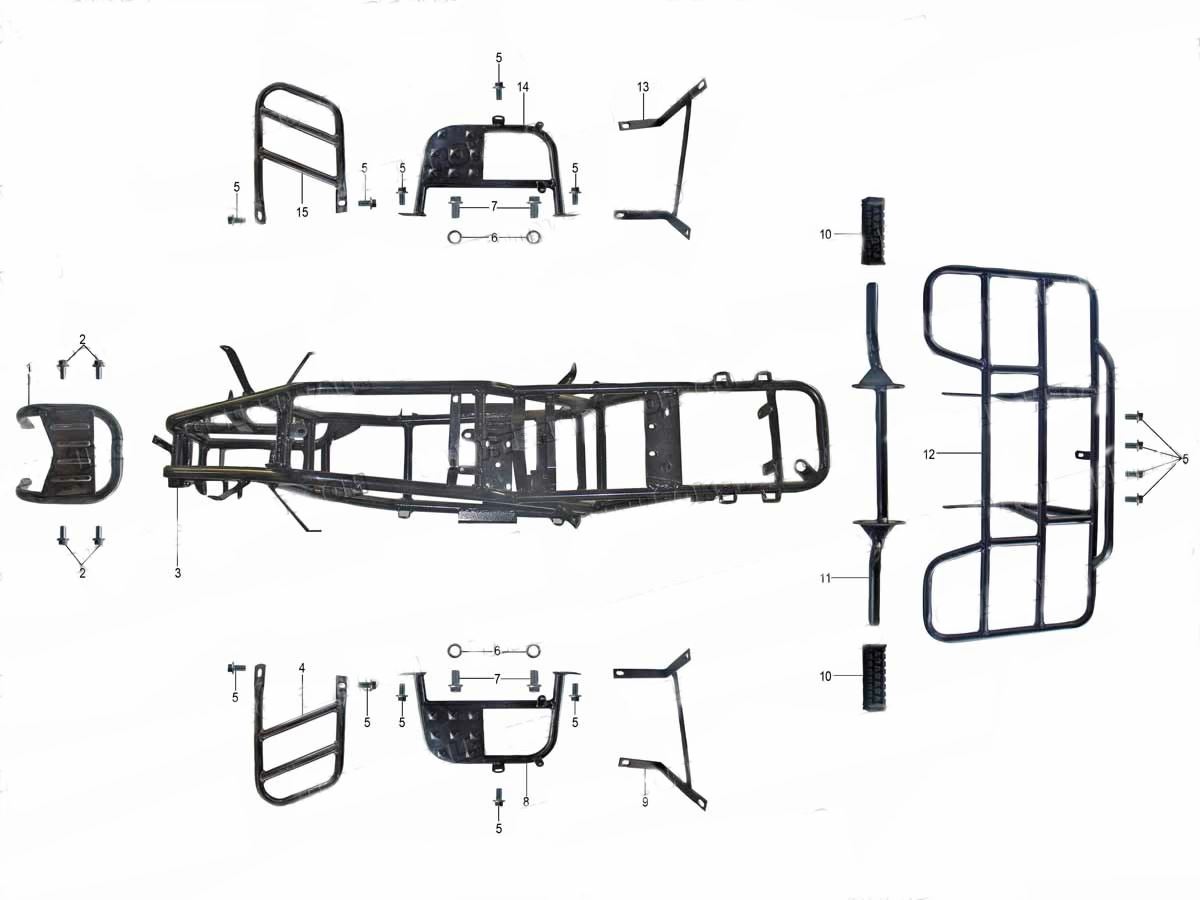

Схема модуля Рама Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 94716 | JLA-801-02-01 | Бампер передний | ||
| 2 | 111610 | JLA-801-02-02 | Болт фланцевый | ||
| 3 | 111611 | JLA-801-02-03 | Рама | ||
| 4 | 111612 | JLA-801-02-04 | Защита левая | ||
| 5 | 111613 | JLA-801-02-05 | Болт фланцевый | ||
| 6 | 111614 | JLA-801-02-06 | Кольцо | ||
| 7 | 111615 | JLA-801-02-07 | Болт фланцевый | ||
| 8 | 95178 | JLA-801-02-08 | Каркас левой подножки | ||
| 9 | 94866 | JLA-801-02-09 | Кронштейн левой подножки | ||
| 10 | 111616 | JLA-801-02-10 | Рукоятка | ||
| 11 | 111617 | JLA-801-02-11 | Упор | ||
| 12 | 94900 | JLA-801-02-12 | Багажник задний | ||
| 13 | 94882 | JLA-801-02-13 | Кронштейн правой подножки | ||
| 14 | 95179 | JLA-801-02-14 | Каркас правой подножки | ||
| 15 | 111618 | JLA-801-02-15 | Защита правая |
