Облицовка Рысь 50M — Квадроцикл Рысь 50M
Модуль: 111596 — Облицовка Рысь 50M
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

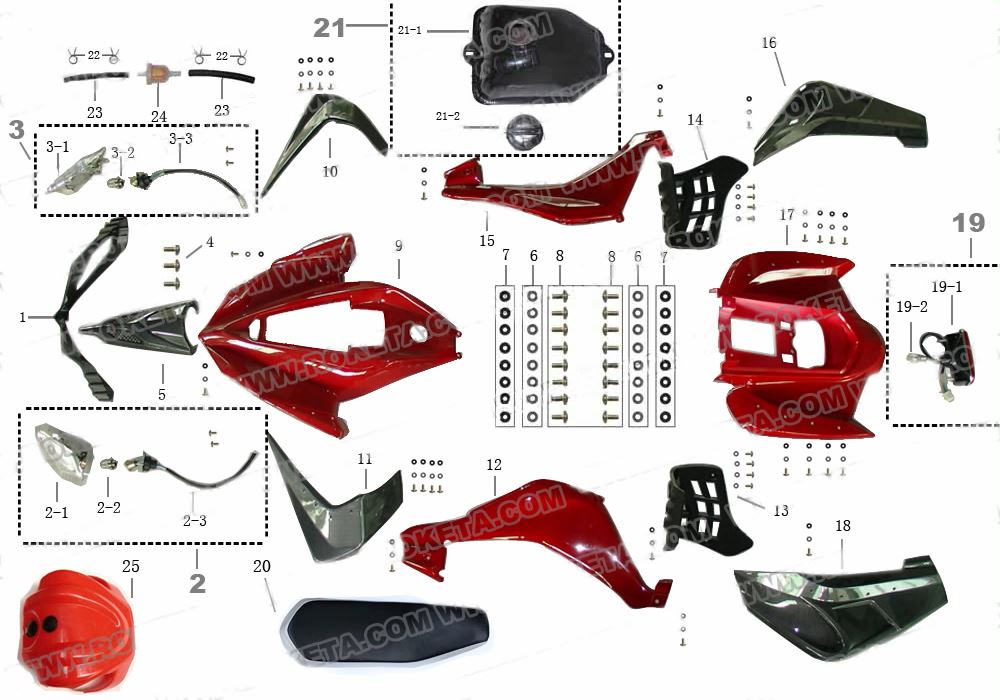

Схема модуля Облицовка Рысь 50M (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 94431 | JLA-801-01-01 | Накладка фары | ||
| 2 | 94432 | JLA-801-01-02 | Фара передняя левая в сборе | ||
| 2 | 94433 | JLA-801-01-02-1 | Фара передняя левая | ||
| 2 | 94434 | JLA-801-01-02-2 | Лампа | ||
| 2 | 94435 | JLA-801-01-02-3 | Жгут фары передней левой | ||
| 3 | 94436 | JLA-801-01-03 | Фара передняя правая в сборе | ||
| 3 | 94437 | JLA-801-01-03-1 | Фара передняя правая | ||
| 3 | 94438 | JLA-801-01-03-2 | Лампа | ||
| 3 | 94439 | JLA-801-01-03-3 | Жгут фары передней правой | ||
| 4 | 111597 | JLA-801-01-04 | Винт | ||
| 5 | 94440 | JLA-801-01-05 | Панель передняя | ||
| 6 | 111598 | JLA-801-01-06 | Гайка | ||
| 7 | 111599 | JLA-801-01-07 | Кольцо | ||
| 8 | 111600 | JLA-801-01-08 | Болт | ||
| 9 | 94441 | JLA-801-01-09 | Облицовка передняя | ||
| 10 | 94442 | JLA-801-01-10 | Крыло переднее правое | ||
| 11 | 94443 | JLA-801-01-11 | Крыло переднее левое | ||
| 12 | 94444 | JLA-801-01-12 | Накладка левая | ||
| 13 | 94446 | JLA-801-01-13 | Подножка левая | ||
| 14 | 94447 | JLA-801-01-14 | Подножка правая | ||
| 15 | 94445 | JLA-801-01-15 | Накладка правая | ||
| 16 | 94448 | JLA-801-01-16 | Крыло заднее правое | ||
| 17 | 94450 | JLA-801-01-17 | Облицовка задняя | ||
| 18 | 94449 | JLA-801-01-18 | Крыло заднее левое | ||
| 19 | 94451 | JLA-801-01-19 | Фонарь задний в сборе | ||
| 19 | 111601 | JLA-801-01-19-1 | Фонарь задний | ||
| 19 | 111602 | JLA-801-01-19-2 | Лампа | ||
| 20 | 94632 | JLA-801-01-20 | Сиденье | ||
| 21 | 94688 | JLA-801-01-21 | Бак топливный в сборе | ||
| 21 | 111603 | JLA-801-01-21-1 | Топливный бак | ||
| 21 | 111604 | JLA-801-01-21-2 | Крышка | ||
| 22 | 111605 | JLA-801-01-22 | Зажим | ||
| 23 | 111606 | JLA-801-01-23 | Шланг топливный | ||
| 24 | 111607 | JLA-801-01-24 | Фильтр топливный | ||
| 25 | 111608 | JLA-801-01-25 | Облицовка |
