Натяжное устройство цепи распредвала (двигатель 50сс) — Квадроцикл Рысь 50M
Модуль: 111480 — Натяжное устройство цепи распредвала (двигатель 50сс)
Используется: Квадроцикл Рысь 50M
Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

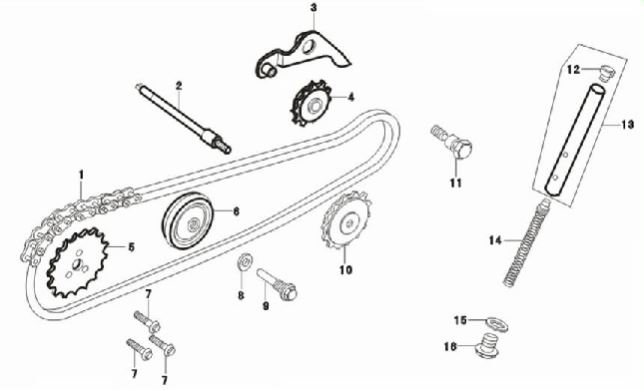

Схема модуля Натяжное устройство цепи распредвала (двигатель 50сс) (Квадроцикл Рысь 50M)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 102643 | 140610001-0001 | Цепь распредвала | ||
| 2 | 102700 | 150130001-0001 | Ось направляющей звездочки цепи распредвала | ||
| 3 | 102644 | 141160001-0001 | Рычаг натяжного устройства цепи распредвала | ||
| 4 | 102645 | 141210001-0001 | Ролик натяжного устройства цепи распредвала | ||
| 5 | 102642 | 140580002-0001 | Звездочка распредвала | ||
| 6 | 102676 | 141240001-0001 | Ролик направляющий цепи распредвала | ||
| 7 | 111481 | 140590001-0002 | Болт | ||
| 8 | 111344 | 380450056-0001 | Шайба | ||
| 9 | 102618 | 141270001-0005 | Ось направляющего ролика цепи распредвала | ||
| 10 | 102699 | 150150001-0001 | Звездочка привода масляного насоса | ||
| 11 | 102646 | 141200001-0001 | Ось натяжного устройства цепи распрдвала | ||
| 12 | 111483 | Головка натяжного устройства (двигатель 50сс) | |||
| 13 | 111484 | 141080001-0001 | Шток в комплекте | ||
| 14 | 102647 | 381150030-0001 | Пружина натяжного устройста цепи распредвала | ||
| 15 | 111485 | 380450054-0001 | Шайба | ||
| 16 | 111486 | 110260004-0004 | Болт |
