Картер, маслянный насос (двигатель 50сс) — Квадроцикл Рысь 50M

Модуль: 111382 — Картер, маслянный насос (двигатель 50сс)

Квадроцикл Рысь 50M
Подробная информация, отзывы, характеристики, фотографии

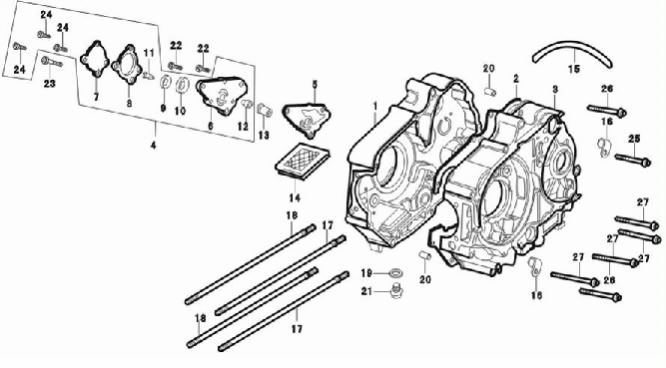

Схема модуля Картер, маслянный насос (двигатель 50сс) (Квадроцикл Рысь 50M)

№	Код	Артикул	Название детали
1	111383	110080052-0001	Картер в комплекте правый
2	102718	110100054-0001	Прокладка картера
3	111384	110030095-0001	Картер в комплекте левый
4	102719	150010006-0001	Масляный насос
5	102720	150140001-0001	Прокладка масляного насоса
6	111385		Корпус масленного насоса (двигатель 50сс)
7	111386		Крышка масленного насоса (двигатель 50сс)
8	111387		Прокладка крышки масленного насоса (двигатель 50сс)
9	111388		Ротор масляного насоса внутренний (двигатель 50сс)
10	111389		Ротор масляного насоса наружный (двигатель 50сс)
11	111390		Колесо рабочее масленного насоса (двигатель 50сс)
12	111391		Рукав масленного насоса (двигатель 50сс)
13	111394	380820093-0001	Втулка рабочего колеса
14	102722	150290002-0001	Масляный фильтр
15	111396	380740022-0001	Труба сапуна
16	111397	380950016-0001	Зажим трубы сапуна
17	111398	110240014-0001	Болт-шпилька М6х204
18	111399	110250011-0001	Болт-шпилька М6х196
19	111400	380450018-0003	Шайба спускной пробки 12х20х2
20	111401	380600001-0001	Палец
21	102608	110260003-0006	Пробка картера спускная M12х1.5
22	111402	380200015-0001	Винт М6х16
23	111403	380200021-0003	Винт М6х22
24	111404		Винт М5х10 (двигатель 50сс)
25	111405	380140020-0003	Болт фланцевый М6х50
26	111406	380140032-0005	Болт фланцевый М6х60
27	111380	380140057-0005	Винт М6х65
