Привод передних колес Рысь 400 — Квадроцикл Рысь 400
Модуль: 111203 — Привод передних колес Рысь 400
Используется: Квадроцикл Рысь 400

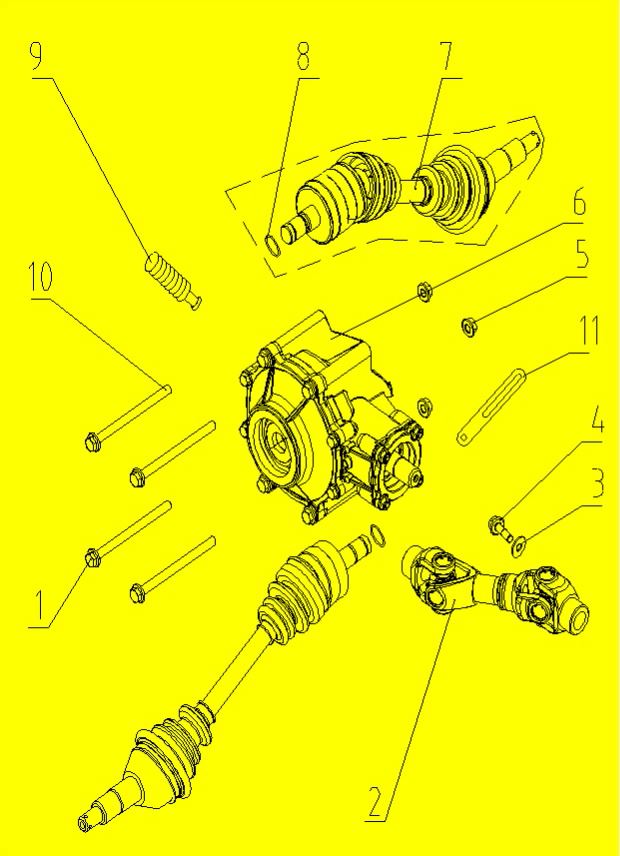

Схема модуля Привод передних колес Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 111202 | Болт фланцевый M10x1.25x120 | |||
| 2 | 90837 | 358126210000B | Вал карданный передний | ||
| 3 | 91704 | 358126200030 | Шайба 27х10.5х2.5 | ||
| 4 | 111204 | Болт фланцевый M8x30 | |||
| 5 | 110908 | Гайка фланцевая M10x1.25 | |||
| 6 | 90838 | 358126110000A | Дифференциал в сборе | ||
| 7 | 90825 | 358126170000A | ШРУС передний | ||
| 8 | 94283 | 358126200020 | Кольцо стопорное | ||
| 9 | 90839 | 358126110100 | Сапун | ||
| 10 | 111206 | Болт фланцевый M10x1.25x115 | |||
| 11 | 111207 | 38831020001000 | Планка фиксирующая 1 |
