Подвеска задняя Рысь 400 — Квадроцикл Рысь 400
Модуль: 111142 — Подвеска задняя Рысь 400
Используется: Квадроцикл Рысь 400

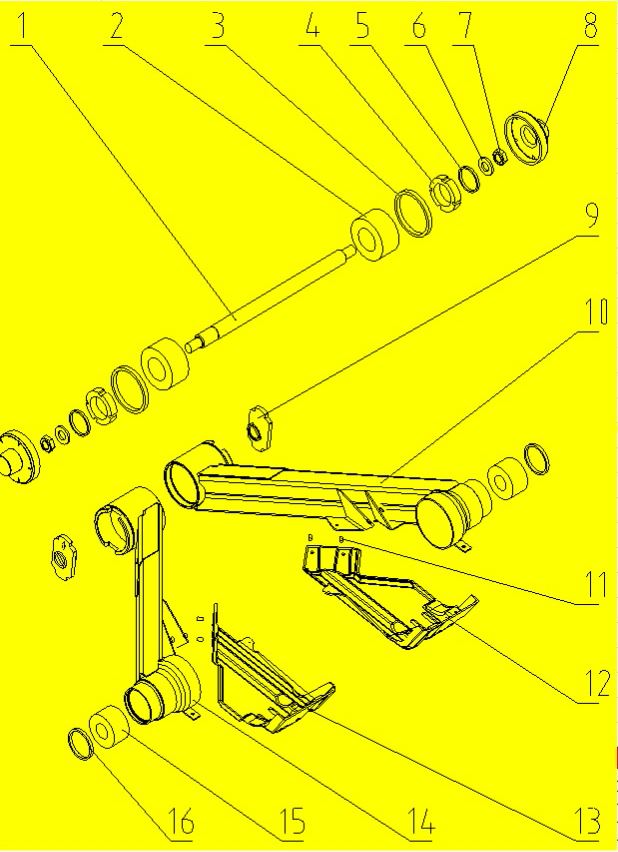

Схема модуля Подвеска задняя Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 92124 | 358121300030 | Вал балансирный в сборе | ||
| 2 | 90711 | DAC45830045 | Подшипник 45х83х45 | ||
| 3 | 111144 | Кольцо стопорное ф83 | |||
| 4 | 111146 | Гайка M45x1.5 | |||
| 5 | 111147 | Кольцо стопорное ф45 | |||
| 6 | 111149 | 358120110040 | Шайба ф18.5xф35x4 | ||
| 7 | 111151 | Гайка самоконтрящаяся M18x1.5 | |||
| 8 | 90938 | 358121300060 | Колпак | ||
| 9 | 90792 | 358121300040 | Фиксатор | ||
| 10 | 99619 | 358121321000 | Рычаг задний левый | ||
| 11 | 110872 | GB/T12618-1990 | Заклепка ф5х12 | ||
| 12 | 90936 | 358121300020 | Защита рычага правая | ||
| 13 | 90935 | 358121300010 | Защита рычага левая | ||
| 14 | 99332 | 358121331000 | Рычаг задний правый | ||
| 15 | 90709 | DAC30620038 | Подшипник 30х62х38 | ||
| 16 | 111153 | Кольцо стопорное ф62 |
