Облицовка Рысь 400 — Квадроцикл Рысь 400
Модуль: 111131 — Облицовка Рысь 400
Используется: Квадроцикл Рысь 400

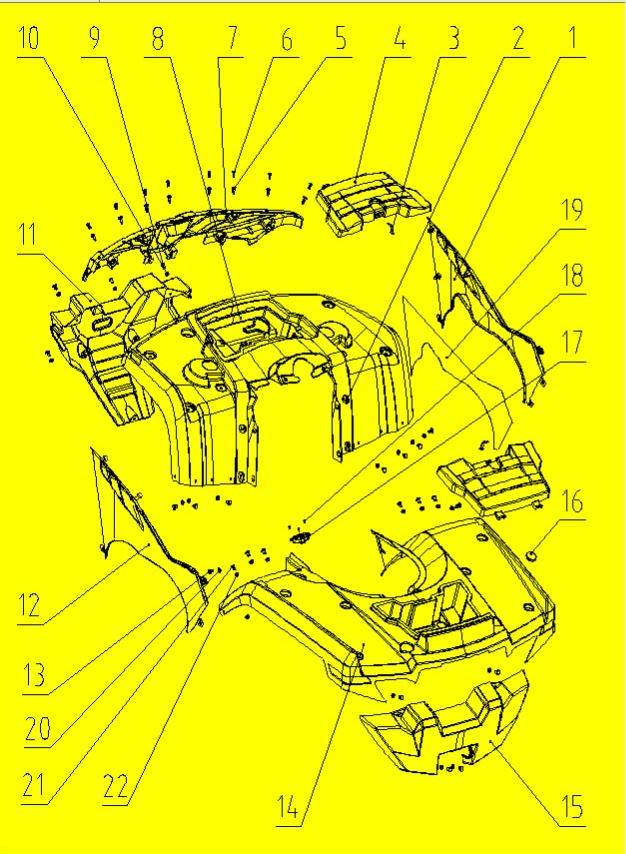

Схема модуля Облицовка Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 91659 | 358125480010 | Облицовка правая | ||
| 2 | 90959 | 357100000020 | Прокладка А | ||
| 3 | 91664 | 358125430040 | Хомут | ||
| 4 | 91663 | 3581254D0010 | Крышка багажника | ||
| 5 | 91690 | 358100000010 | Вставка | ||
| 6 | 91691 | 358100000020 | Пистон | ||
| 7 | 90957 | 358125420010 | Облицовка бампера передняя | ||
| 8 | 90958 | 358125430010 | Облицовка передняя | ||
| 9 | 110985 | Болт фланцевый M6x16 | |||
| 10 | 110891 | Гайка фланцевая M6 | |||
| 11 | 90956 | 358125410010 | Защита передняя | ||
| 12 | 91658 | 358125470010 | Облицовка левая | ||
| 13 | 91692 | 358100000120 | Пистон II | ||
| 14 | 90889 | 358125490010 | Облицовка задняя в сборе | ||
| 15 | 91662 | 3581254A0010 | Защита задняя | ||
| 16 | 91665 | 358125490020 | Заглушка | ||
| 17 | 91666 | 358125490040 | Крышка декоративная | ||
| 18 | 111137 | Саморез ST2.9x9.5 | |||
| 19 | 111140 | 358125480020 | Термоизоляция | ||
| 20 | 91693 | 358100000130 | Вставка II | ||
| 21 | 91766 | 359100000010 | Болт М6х20 | ||
| 22 | 91688 | 353100000330 | Прокладка 6 |
