Подножки Рысь 400 — Квадроцикл Рысь 400
Модуль: 111106 — Подножки Рысь 400
Используется: Квадроцикл Рысь 400

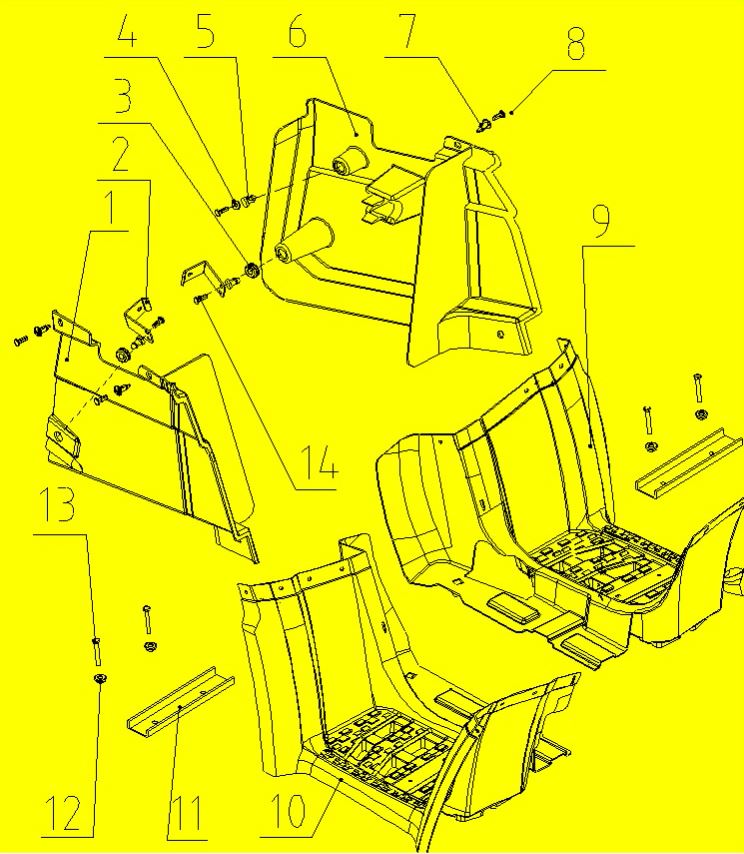

Схема модуля Подножки Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 90963 | 358125441010 | Брызговик левый | ||
| 2 | 90964 | 358125443010 | Кронштейн | ||
| 3 | 90933 | 358125441020 | Патрубок | ||
| 4 | 111124 | Втулка ф5 | |||
| 5 | 91648 | 358125444010 | Фиксатор | ||
| 6 | 90962 | 358125442010 | Брызговик правый | ||
| 7 | 91692 | 358100000120 | Пистон II | ||
| 8 | 91693 | 358100000130 | Вставка II | ||
| 9 | 91654 | 3581254C0010 | Подножка правая | ||
| 10 | 91649 | 3581254B0010 | Подножка левая | ||
| 11 | 91655 | 358100000050 | Упор | ||
| 12 | 110891 | Гайка фланцевая M6 | |||
| 13 | 111129 | Болт фланцевый М6х45 | |||
| 14 | 111130 | Винт ST3.9х16 |
