Система топливная Рысь 400 — Квадроцикл Рысь 400

Модуль: 111051 — Система топливная Рысь 400

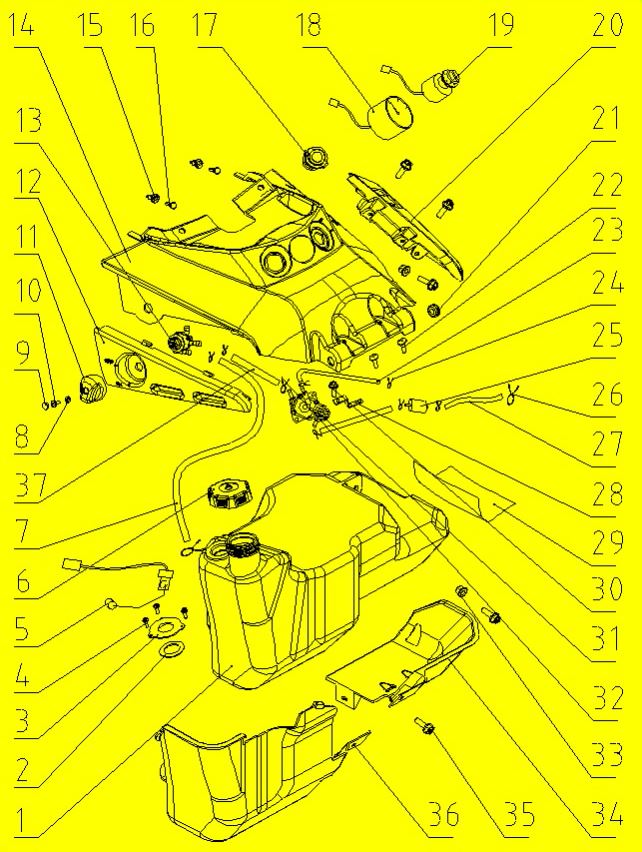

Схема модуля Система топливная Рысь 400 (Квадроцикл Рысь 400)

№	Код	Артикул	Название детали
1	92380	358125100011	Бак топливный для ATV Рысь 400
2	90808	358100000190	Прокладка датчика уровня топлива
3	90806	358100000180	Планка датчика уровня топлива
4	111056		Болт M6х12
5	90805	357308040000	Датчик уровня топлива
6	90804	358125101000	Крышка бака топливного
7	90947	35810800016000	Трубопровод VIII
8	111062		Шайба ф4
9	90934	345000000190	Накладка
10	111063		Болт M4x10
11	90931	358125110020	Ручка
12	90899	358125460020	Облицовка левая
13	92381	358125110000	Кран топливный для ATV Рысь 400
14	111064	358125460010	Облицовка центральная
15	91691	358100000020	Пистон
16	91690	358100000010	Вставка
17	90909	38920104070000	Прикуриватель
18	90900	357308030000	Указатель уровня топлива
19	90706	38920104020101	Замок зажигания
20	91681	358120000040	Облицовка правая
21	90933	358125441020	Патрубок
22	111065	345000000170	Болт M6x20
23	91639	358100000140	Трубка суфлирующая
24	111066		Зажим ф9
25	91684	345000000030A	Фильтр топливный
26	90870	35810800014000	Зажим 12
27	90945	35810800013001	Трубопровод VI
28	90881	358125103020	Фиксатор
29	111102	358125100020	Термозащита бака
30	110916		Болт фланцевый M6x12
31	90940	358125103010	Насос топливный
32	90871	35810800018000	Зажим 14
33	110891		Гайка фланцевая M6
34	90943	358120005010	Защита бака правая
35	110903		Болт фланцевый M6x18
36	90942	358120004010	Защита бака левая
37	90946	35810800015000	Трубопровод VII
