Система охлаждения Рысь 400 — Квадроцикл Рысь 400
Модуль: 110994 — Система охлаждения Рысь 400
Используется: Квадроцикл Рысь 400

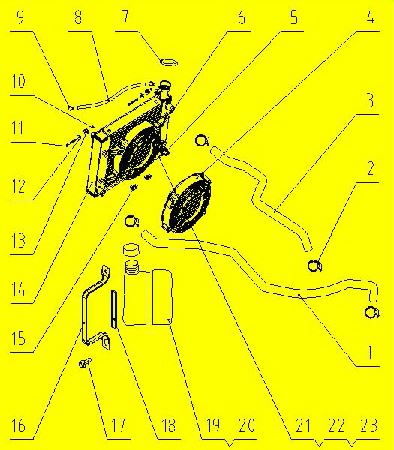

Схема модуля Система охлаждения Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 90951 | 358122000020 | Шланг | ||
| 2 | 91636 | 346022030000 | Хомут | ||
| 3 | 90944 | 358122000010 | Шланг | ||
| 4 | 99329 | 358122050000 | Вентилятор | ||
| 5 | 110995 | 346022000120 | Датчик температуры охлождающей жидкости | ||
| 6 | 91640 | 358122000030 | Шланг расширительного бачка | ||
| 7 | 99330 | 358122011000 | Крышка радиатора | ||
| 9 | 90873 | 346120000050 | Хомут 9-16 | ||
| 10 | 110891 | Гайка фланцевая M6 | |||
| 11 | 110996 | Болт фланцевый M6x20 | |||
| 12 | 110997 | 358122010010 | Шайба | ||
| 13 | 110998 | 358122010020 | Буфер | ||
| 14 | 91667 | 358122010000 | Радиатор | ||
| 15 | 91782 | 358120000010 | Патрубок | ||
| 16 | 91656 | 358125431010 | Кронштейн бачка расширительного | ||
| 17 | 110985 | Болт фланцевый M6x16 | |||
| 18 | 90897 | 358125431020 | Прокладка | ||
| 19 | 111001 | 358122040010 | Бачок расширительный | ||
| 20 | 90896 | 358122040020 | Крышка бачка расширительного | ||
| 21 | 111002 | Болт фланцевый M6х10 | |||
| 22 | 111003 | Болт фланцевый M6х14 | |||
| 23 | 111004 | Шайба пружинная ф6 |
