Механизм переключения Рысь 400 — Квадроцикл Рысь 400
Модуль: 110986 — Механизм переключения Рысь 400
Используется: Квадроцикл Рысь 400

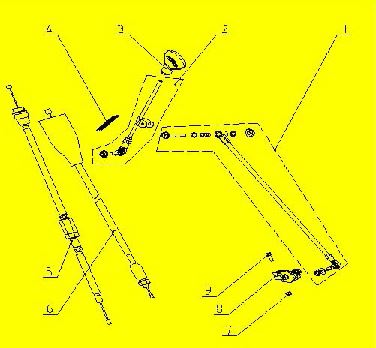

Схема модуля Механизм переключения Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 90834 | 358120006000 | Тяга переключения передач в сборе | ||
| 2 | 90835 | 358120030000 | Рычаг переключения передач | ||
| 3 | 90831 | 358120031000 | Рукоятка | ||
| 4 | 90866 | 358120000130 | Пружина рычага переключения передач | ||
| 5 | 91646 | 359123106100 | Трос дроссельной заслонки | ||
| 6 | 90954 | 358123104100 | Трос газа в сборе | ||
| 7 | 110891 | Гайка фланцевая M6 | |||
| 8 | 90830 | 358120010000 | Рычаг коробки передач | ||
| 9 | 110987 | Болт фланцевый M6x30 |
