Система тормозная Рысь 400 — Квадроцикл Рысь 400
Модуль: 110955 — Система тормозная Рысь 400
Используется: Квадроцикл Рысь 400

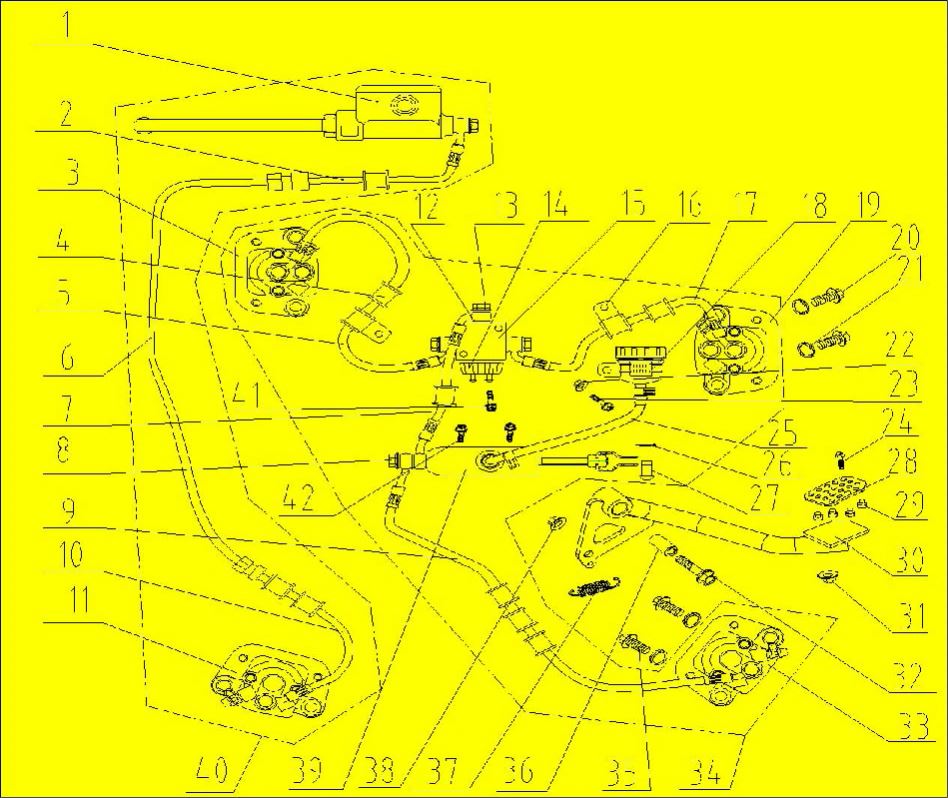

Схема модуля Система тормозная Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 90845 | 358122601011 | Цилиндр тормозной в сборе | ||
| 2 | 110956 | 358122601021 | Шланг тормозной в сборе | ||
| 3 | 110957 | 358122601031 | Суппорт тормозной задний | ||
| 4 | 110958 | 358122601041 | Фиксатор шланга | ||
| 5 | 110959 | 358122601051 | Шланг тормозной в сборе | ||
| 6 | 110960 | 358122601061 | Трубка тормозная | ||
| 7 | 110961 | 358122601071 | Шланг тормозной в сборе | ||
| 8 | 110962 | 358122601081 | Болт | ||
| 9 | 110963 | 358122601091 | Шланг тормозной в сборе | ||
| 10 | 110964 | 358122601101 | Цилиндр в сборе | ||
| 11 | 110965 | 358122601111 | Суппорт тормозной задний | ||
| 12 | 110966 | 358122601121 | Прокладка уплотнительная | ||
| 13 | 110967 | 358122601131 | Болт | ||
| 14 | 92223 | 358122601141 | Датчик тормоза | ||
| 15 | 110968 | 358122601151 | Делитель | ||
| 16 | 110969 | 358122601161 | Фиксатор | ||
| 17 | 110970 | 358122601171 | Шланг тормозной в сборе | ||
| 18 | 110971 | 358122601191 | Бачок | ||
| 19 | 110972 | 358122601181 | Суппорт тормозной передний | ||
| 20 | 110973 | Болт фланцевый M8x25 | |||
| 21 | 110924 | Шайба ф8 | |||
| 22 | 110891 | Гайка фланцевая M6 | |||
| 23 | 108263 | Болт фланцевый M6х25 | |||
| 24 | 90820 | 358122601044 | Винт накладки педали тормоза | ||
| 25 | 110974 | 358122601201 | Шланг | ||
| 26 | 110975 | Шплинт ф1.6х20 | |||
| 27 | 110976 | Ось B8х14 | |||
| 28 | 90817 | 358122601042 | Накладка педали тормоза | ||
| 29 | 90819 | 358122601043 | Буфер педали тормоза | ||
| 30 | 110977 | 358122601001 | Рычаг тормоза | ||
| 31 | 110978 | Гайка M5 | |||
| 32 | 110992 | Болт фланцевый M10x1.25x50 | |||
| 33 | 110980 | 358122601221 | Ступпор тормозной передний | ||
| 34 | 90846 | 358122600201 | Тормоз передний в сборе | ||
| 35 | 110982 | Болт фланцевый M8x18 | |||
| 36 | 90864 | 358122600010 | Втулка 15х10.2х30.5 | ||
| 37 | 90867 | 358122600020 | Пружина | ||
| 38 | 110908 | Гайка фланцевая M10x1.25 | |||
| 39 | 110983 | 358122601211 | Цилиндр тормозной в сборе | ||
| 40 | 92104 | 358122600111 | Цилиндр тормозной в сборе | ||
| 41 | 110984 | Болт фланцевый M6x28 | |||
| 42 | 110985 | Болт фланцевый M6x16 |
