Колеса задние Рысь 400 — Квадроцикл Рысь 400
Модуль: 110953 — Колеса задние Рысь 400
Используется: Квадроцикл Рысь 400

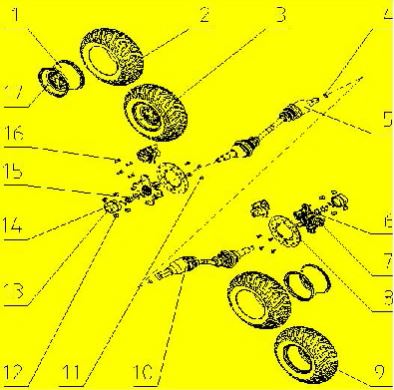

Схема модуля Колеса задние Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 90801 | 358122202001 | Обод колеса заднего | ||
| 2 | 90802 | 358122200010 | Шина задняя 25x10-12 | ||
| 3 | 91625 | 358122200000L | Колесо заднее левое в сборе | ||
| 4 | 94283 | 358126200020 | Кольцо стопорное | ||
| 5 | 90826 | 358126230100 | ШРУС левый | ||
| 6 | 90794 | 358121100040 | Шайба 18.5х35х4 | ||
| 7 | 110947 | 358121101011 | Ступица колеса в сборе | ||
| 8 | 90814 | 38920603000100 | Диск тормозной 210 | ||
| 9 | 91626 | 358122200000R | Колесо заднее правое в сборе | ||
| 10 | 90827 | 358126240100 | ШРУС правый | ||
| 11 | 110945 | Болт диска тормозного M8x20 (10.9) | |||
| 12 | 91705 | 358100000110 | Гайка колеса М10х1.25 | ||
| 13 | 92222 | 358122101100 | Колпак декоративный | ||
| 14 | 110948 | Шплинт ф3.5х30 | |||
| 15 | 110954 | 358121100030 | Гайка корончатая M18x1.5 | ||
| 16 | 110944 | 345000000052 | Болт M10x1.25x35 | ||
| 17 | 110952 | Ниппель Z2-01-2 |
