Колеса передние Рысь 400 — Квадроцикл Рысь 400
Модуль: 110932 — Колеса передние Рысь 400
Используется: Квадроцикл Рысь 400

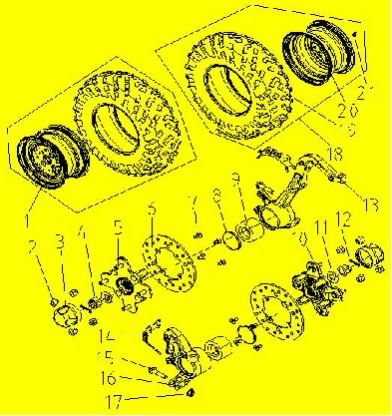

Схема модуля Колеса передние Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 91623 | 358122100000L | Колесо переднее левое в сборе | ||
| 2 | 91705 | 358100000110 | Гайка колеса М10х1.25 | ||
| 3 | 92222 | 358122101100 | Колпак декоративный | ||
| 4 | 110933 | Гайка корончатая M18x1.5 | |||
| 5 | 110944 | 345000000052 | Болт M10x1.25x35 | ||
| 6 | 90814 | 38920603000100 | Диск тормозной 210 | ||
| 7 | 110945 | Болт диска тормозного M8x20 (10.9) | |||
| 8 | 110946 | Кольцо стопорное ф60 | |||
| 9 | 90786 | DAC30600037 | Подшипник 30х60х37 | ||
| 10 | 110947 | 358121101011 | Ступица колеса в сборе | ||
| 11 | 90794 | 358121100040 | Шайба 18.5х35х4 | ||
| 12 | 110948 | Шплинт ф3.5х30 | |||
| 13 | 90785 | 358121100010L | Кулак поворотный левый в сборе | ||
| 14 | 90880 | 358121100080 | Планка | ||
| 15 | 110949 | Болт фланцевый M10x1.25x38 | |||
| 16 | 90788 | 358121100010R | Кулак поворотный правый в сборе | ||
| 17 | 110908 | Гайка фланцевая M10x1.25 | |||
| 18 | 91624 | 358122100000R | Колесо переднее правое в сборе | ||
| 19 | 90800 | 358122100030 | Шина передняя 25x8-12 | ||
| 20 | 110951 | 358122101000 | Обод передний | ||
| 21 | 110952 | Ниппель Z2-01-2 |
