Двигатель Рысь 400 — Квадроцикл Рысь 400
Модуль: 110874 — Двигатель Рысь 400
Используется: Квадроцикл Рысь 400

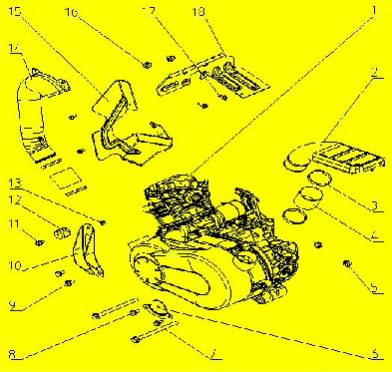

Схема модуля Двигатель Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 92091 | 358110100000А | Двигатель в сборе | ||
| 2 | 91682 | 358110000020 | Воздуховод выпускной | ||
| 3 | 90858 | 358118000010 | Хомут 75 | ||
| 4 | 90933 | 358125441020 | Патрубок | ||
| 5 | 91759 | Гайка фланцевая М10х1.25 GB/T6187.2-2000 | |||
| 6 | 90849 | 358120000050 | Кронштейн двигателя нижний | ||
| 7 | 111202 | Болт фланцевый M10x1.25x120 | |||
| 8 | 110887 | GB/T 5789-1986 | Болт М8х14 | ||
| 9 | 110888 | Болт фланцевый М10х20 | |||
| 10 | 90850 | 358120001020 | Кронштейн двигателя левый | ||
| 11 | 110889 | Болт фланцевый M8x12 | |||
| 12 | 91678 | 358120001010 | Буфер двигателя | ||
| 13 | 110890 | Гайка фланцевая M8 | |||
| 14 | 91680 | 358110000010 | Воздуховод впускной | ||
| 15 | 91683 | 358120000140 | Кронштейн воздуховода | ||
| 16 | 110891 | Гайка фланцевая M6 | |||
| 17 | 111003 | Болт фланцевый M6х14 | |||
| 18 | 91661 | 358120020010 | Подложка фильтра воздушного |
