Рама Рысь 400 — Квадроцикл Рысь 400
Модуль: 110856 — Рама Рысь 400
Используется: Квадроцикл Рысь 400

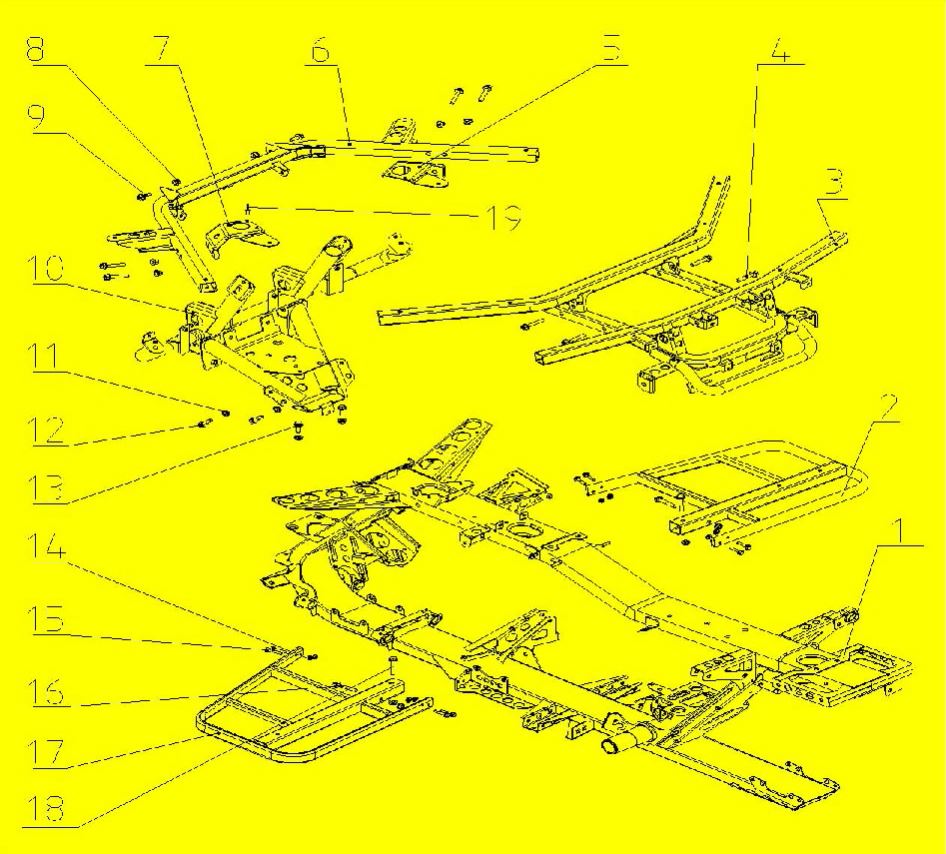

Схема модуля Рама Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110857 | 358120000001 | Рама в сборе | ||
| 2 | 90829 | 358120003000 | Подножка правая | ||
| 3 | 90707 | 358120400000 | Бампер задний | ||
| 4 | 110858 | GB/T5789-1986 | Болт фланцевый М8х45 | ||
| 5 | 90853 | 358120102020 | Стойка передняя правая | ||
| 6 | 90702 | 358120200000 | Бампер передний | ||
| 7 | 90852 | 358120101020 | Стойка передняя левая | ||
| 8 | 110859 | GB/T6187.1-2000 | Гайка фланцевая М8 | ||
| 9 | 111104 | Болт фланцевый M8x16 | |||
| 10 | 90703 | 358120300000 | Стойка передняя нижняя | ||
| 11 | 91759 | Гайка фланцевая М10х1.25 GB/T6187.2-2000 | |||
| 12 | 111221 | Болт фланцевый M10x1.25x16 | |||
| 13 | 111200 | Болт фланцевый M8x20 | |||
| 14 | 110865 | GB/T6177.1-2000 | Гайка фланцевая М6 | ||
| 15 | 108263 | Болт фланцевый M6х25 | |||
| 16 | 111223 | Болт фланцевый M8x50 | |||
| 17 | 90828 | 358120002000 | Подножка левая | ||
| 19 | 110872 | GB/T12618-1990 | Заклепка ф5х12 |
