Насос водяной Рысь 400 — Квадроцикл Рысь 400
Модуль: 110850 — Насос водяной Рысь 400
Используется: Квадроцикл Рысь 400

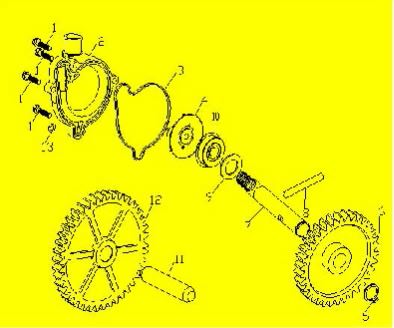

Схема модуля Насос водяной Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109833 | 00033000602500 | Болт М6x25 | ||
| 2 | 99388 | 12851503004000 | Корпус насоса водяного | ||
| 3 | 99389 | 12851503005000 | Прокладка | ||
| 4 | 99390 | 12851503001000 | Крыльчатка | ||
| 5 | 110728 | 00558000001003 | Стопорное кольцо ф10 | ||
| 6 | 110851 | 12851503008000 | Шестерня | ||
| 7 | 110852 | 12851503101000 | Вал насоса водяного | ||
| 8 | 110726 | 00833000429800 | Штифт PS4х29.8 | ||
| 9 | 110853 | 12851503009003 | Шайба ф10.2хф18х1 | ||
| 10 | 99391 | 12851503110000 | Уплотнение | ||
| 11 | 110854 | 12851503007000 | Вал шестерни промежуточной | ||
| 12 | 110855 | 12851503006000 | Шестерня промежуточная | ||
| 13 | 110710 | 12850204003010 | Прокладка ф6.2хф10х1 |
