Вариатор Рысь 400 — Квадроцикл Рысь 400
Модуль: 110746 — Вариатор Рысь 400
Используется: Квадроцикл Рысь 400

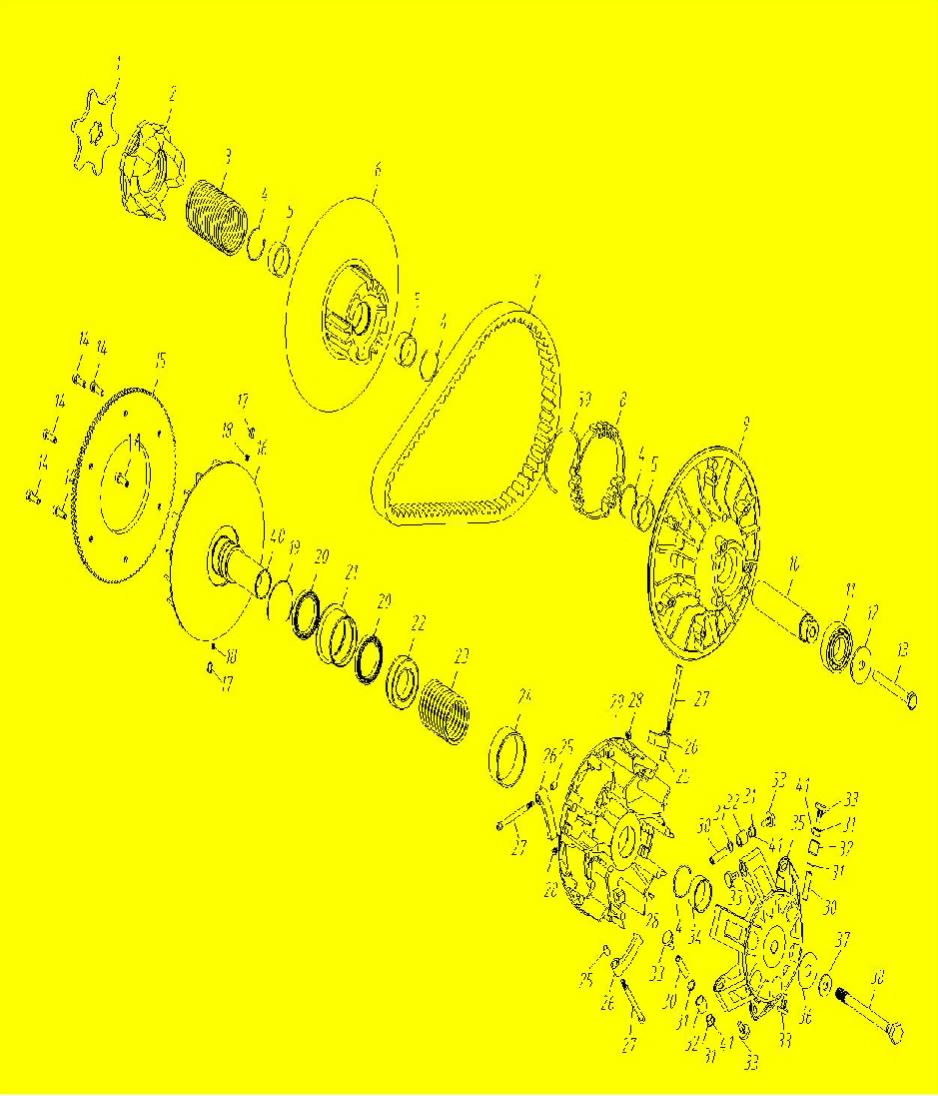

Схема модуля Вариатор Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110747 | 12850501204000 | Пластина фиксирующая | ||
| 2 | 99378 | 12850501202000 | Полумуфта | ||
| 3 | 99345 | 12850501201000 | Пружина (шкива ведущего) 56х185 | ||
| 4 | 110748 | 12850501113003 | Стопорное кольцо ф40 | ||
| 5 | 110749 | 12850501251000 | Подшипник скольжения 3015F | ||
| 6 | 110751 | 12850501209000 | Шкив ведущий | ||
| 7 | 99342 | 12850501001000 | Ремень вариатора | ||
| 8 | 99328 | 12850501208000 | Кольцо синхронизатора | ||
| 9 | 110752 | 12850501206000 | Шкив ведомый | ||
| 10 | 110753 | 12850501203000 | Вал связующий | ||
| 11 | 110754 | 00830000620530 | Подшипник игольчатый 6205DDUC3 | ||
| 12 | 110756 | 12850501205003 | Шайба ф10.2хф40х3 | ||
| 13 | 110757 | 12850501210003 | Болт M10х110 | ||
| 14 | 110758 | 12850501122000 | Болт M6х14 | ||
| 15 | 110759 | 12850501121000 | Шестерня стартера | ||
| 16 | 110760 | 12850501108000 | Шкив | ||
| 17 | 110761 | 12850501106000 | Штифт | ||
| 18 | 110762 | 12850501107000 | Пружина штифта | ||
| 19 | 110763 | 12850501111003 | Кольцо стопорное ф63 | ||
| 20 | 110764 | 00810006180830 | Подшипник игольчатый 61808DDU | ||
| 21 | 110766 | 12850501110000 | Втулка скольжения | ||
| 22 | 110770 | 12850501104000 | Втулка пружины | ||
| 23 | 99346 | 12850501105000 | Пружина 51х86 | ||
| 24 | 110777 | 12850501161000 | Подшипник скольжения 5520F | ||
| 25 | 110780 | 12850501163000 | Подшипник скольжения 615F | ||
| 26 | 110781 | 12850501114000 | Грузик | ||
| 27 | 110782 | 12850501115000 | Болт направляющий M5х66.5 | ||
| 28 | 110783 | 00117000500002 | Гайка самоконтрящаяся М5 | ||
| 29 | 110785 | 12850501112000 | Шкив | ||
| 30 | 110786 | 12850501118000 | Ось | ||
| 32 | 110787 | 12850501119000 | Втулка упорная | ||
| 33 | 110788 | 12850501117000 | Вкладыш | ||
| 34 | 110789 | 12850501162000 | Подшипник скольжения 3215F | ||
| 35 | 110790 | 12850501116000 | Упор | ||
| 36 | 110791 | 12850501103003 | Шайба ф39хф13х0.5 | ||
| 37 | 110792 | 12850501102003 | Кольцо стопорное ф13.2хф28.8х3 | ||
| 38 | 110793 | 12850501101001 | Болт М12х140 | ||
| 39 | 110794 | 12850501207003 | Кольцо стопорное ф115 | ||
| 40 | 110795 | 12850501109000 | Вал шкива | ||
| 41 | 110796 | 12850501120000 | Подшипник скольжения 815F |
