Газораспределительный механизм Рысь 400 — Квадроцикл Рысь 400
Модуль: 110731 — Газораспределительный механизм Рысь 400
Используется: Квадроцикл Рысь 400

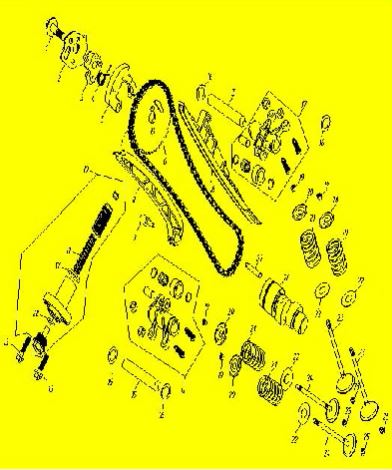

Схема модуля Газораспределительный механизм Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 110732 | 12850401103000 | Болт М8х32 | ||
| 2 | 110733 | 12850401114000 | Крышка | ||
| 3 | 110734 | 12850401112000 | Направляющая | ||
| 4 | 110735 | 12850401113000 | Пружина | ||
| 5 | 110736 | 12850401111000 | Корпус | ||
| 6 | 110737 | 12850401102000 | Звездочка вала распределительного | ||
| 7 | 99372 | 12850401200000 | Цепь 112 звеньев | ||
| 8 | 99322 | 12850401002000 | Планка натяжителя цепи | ||
| 9 | 110738 | 12850401003000 | Болт натяжителя цепи | ||
| 10 | 99373 | 12850401310000 | Натяжитель цепи в сборе | ||
| 11 | 110739 | 12850401313000 | Пружина натяжителя цепи ф9.6х108 | ||
| 12 | 110740 | 00912002026510 | Кольцо ф20х2.65 | ||
| 13 | 109833 | 00033000602500 | Болт М6x25 | ||
| 14 | 99323 | 12850402100000 | Коромысло выпускного клапана в сборе | ||
| 15 | 99374 | 12850402001000 | Ось коромысла | ||
| 16 | 110741 | 12850402002000 | Кольцо ф18.5хф12.1х0.5 | ||
| 17 | 99324 | 12850402300000 | Коромысло впускного клапана в сборе | ||
| 18 | 99376 | 12850401001000 | Успокоитель цепи | ||
| 19 | 99392 | 12850402004000 | Сухарь клапана | ||
| 20 | 99377 | 12850402003000 | Тарелка пружины клапана | ||
| 21 | 110742 | 12850402005000 | Пружина клапана ф18.2х41.5 | ||
| 22 | 110743 | 12850402006000 | Тарелка пружины клапана | ||
| 23 | 99325 | 12850402008000 | Клапан впускной | ||
| 24 | 99326 | 12850402007000 | Клапан выпускной | ||
| 25 | 110744 | 12850402200010 | Колпачек маслосъемный | ||
| 26 | 99327 | 12850401101000 | Вал распределительный | ||
| 27 | 110745 | 12850401104000 | Штифт ф5.6 | ||
| 28 | 109903 | 00912001701910 | Кольцо ф17x1.9 |
