Вал коленчатый в сборе Рысь400 — Квадроцикл Рысь 400
Модуль: 110722 — Вал коленчатый в сборе Рысь400
Используется: Квадроцикл Рысь 400

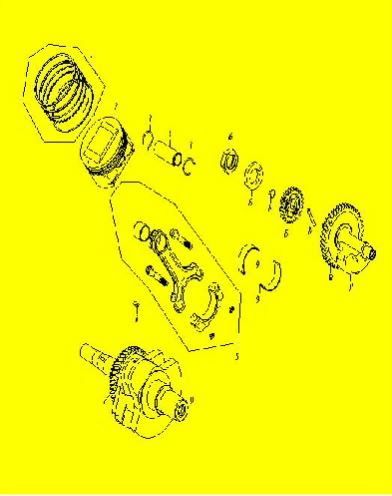

Схема модуля Вал коленчатый в сборе Рысь400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 99366 | 13910301000000 | Комплект поршневых колец | ||
| 2 | 99321 | 13910301001000 | Поршень | ||
| 3 | 99367 | 12850300002000 | Стопорное кольцо | ||
| 4 | 99344 | 12850300001000 | Палец поршня | ||
| 5 | 99368 | 12850302110000 | Шатун в сборе | ||
| 6 | 110723 | 12850300003000 | Шпонка | ||
| 7 | 99369 | 12850302002000 | Шестерня ведущая вала балансирного | ||
| 8 | 99341 | 12850302001000 | Вал коленчатый | ||
| 9 | 99370 | 12850302102000 | Вкладыш нижней головки шатуна | ||
| 10 | 110724 | 12850303002000 | Шестерня вала балансирного | ||
| 11 | 110725 | 12850303001000 | Вал балансирный | ||
| 12 | 110726 | 00833000429800 | Штифт PS4х29.8 | ||
| 13 | 110727 | 12850303003000 | Шестерня приводная | ||
| 14 | 110728 | 00558000001003 | Стопорное кольцо ф10 | ||
| 15 | 110729 | 000022522011 | Шайба пружинная ф22х3.2 | ||
| 16 | 110730 | 12850300005000 | Гайка М22х1.5 |
