Картер правый Рысь 400 — Квадроцикл Рысь 400
Модуль: 110711 — Картер правый Рысь 400
Используется: Квадроцикл Рысь 400

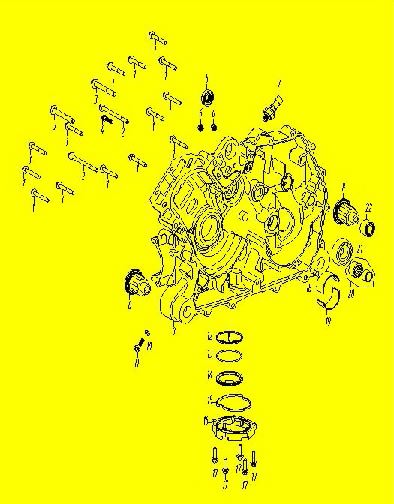

Схема модуля Картер правый Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109873 | 00033000604500 | Болт М6x45 | ||
| 2 | 109826 | 00033000608500 | Болт М6x85 | ||
| 3 | 109875 | 00033000806501 | Болт М8x65 | ||
| 4 | 109827 | 00033000601600 | Болт М6x16 | ||
| 5 | 110712 | 12850203100000 | МАНЖЕТА ф12хф28х7 | ||
| 6 | 109849 | 12850202004000 | Заглушка | ||
| 7 | 99364 | 12850203003000 | Датчик температуры масла | ||
| 8 | 109858 | 12850202600000 | Демпфер | ||
| 9 | 110713 | 12850203009000 | Картер правый | ||
| 10 | 110714 | 12850203002010 | Прокладка ф8.2хф13х0.8 | ||
| 11 | 110715 | 12850203001000 | Болт фланцевый M8х25 | ||
| 12 | 110716 | 12850203008000 | Экран фильтра масляного | ||
| 13 | 110717 | 12850203006000 | Кольцо ф51х2 | ||
| 14 | 110718 | 12850203007000 | Мембрана фильтра | ||
| 15 | 110719 | 12850203005000 | Прокладка крышки фильтра масляного | ||
| 16 | 110720 | 12850203004000 | Крышка фильтра грубой очистки масла | ||
| 17 | 91784 | 00033000602000 | Болт М6х20 | ||
| 18 | 99359 | 12850202005000 | Вкладыш верхний | ||
| 19 | 99360 | 12850202006000 | Вкладыш нижний | ||
| 20 | 99320 | 00830000191630 | Подшипник игольчатый LM1916 | ||
| 21 | 110721 | 00810000620430 | Подшипник 6204C3 | ||
| 22 | 99365 | 00830000181630 | Подшипник игольчатый FJ1816 |
