Крышка картера Рысь 400 — Квадроцикл Рысь 400
Модуль: 109870 — Крышка картера Рысь 400
Используется: Квадроцикл Рысь 400

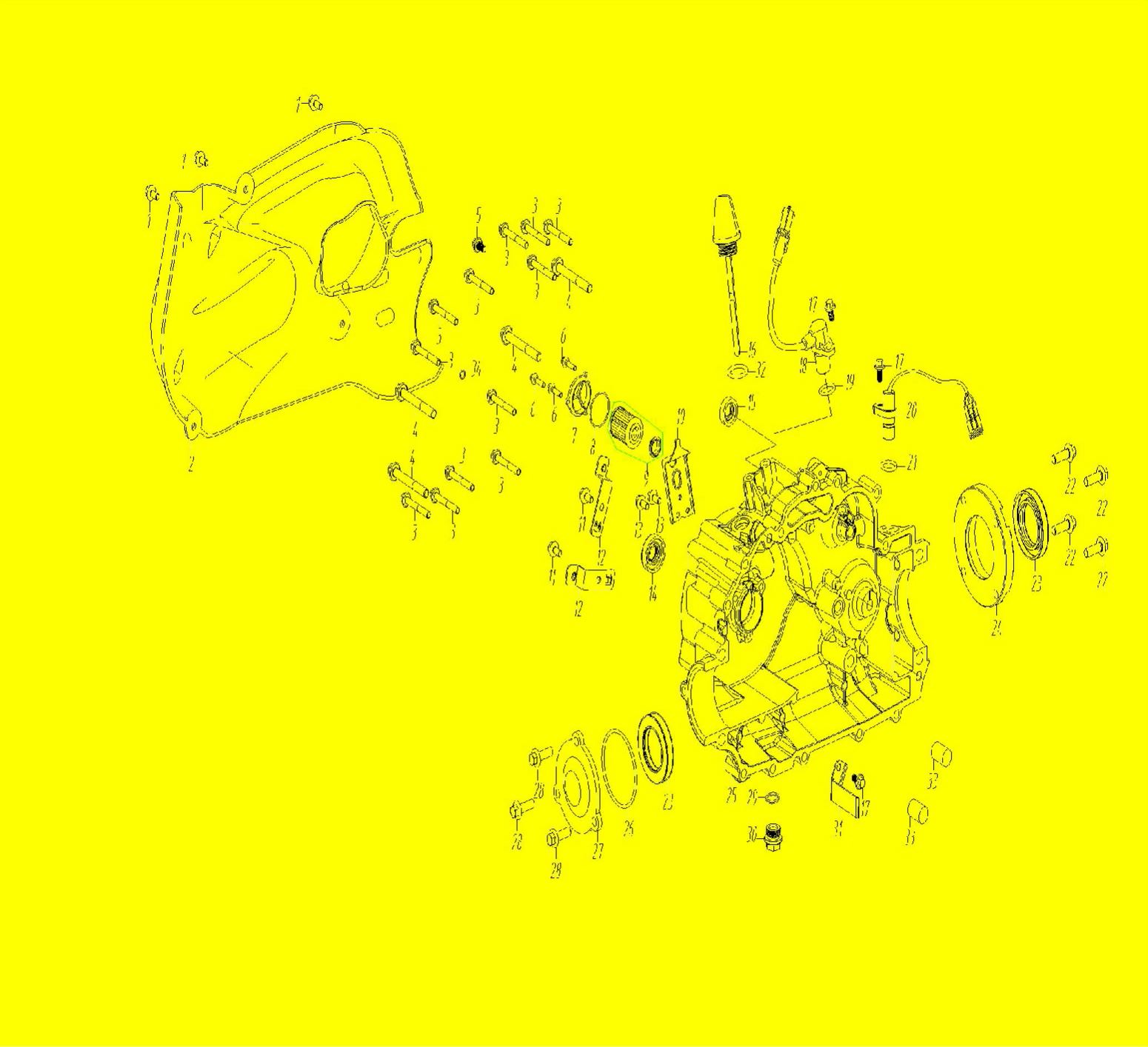

Схема модуля Крышка картера Рысь 400 (Квадроцикл Рысь 400)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109871 | 00031000601000 | Болт М6x10 | ||
| 2 | 109872 | 12850205001000 | Кожух правый | ||
| 3 | 109873 | 00033000604500 | Болт М6x45 | ||
| 4 | 109875 | 00033000806501 | Болт М8x65 | ||
| 5 | 109876 | 00721000601600 | Болт М6x16 | ||
| 6 | 109833 | 00033000602500 | Болт М6x25 | ||
| 7 | 109877 | 12850204004000 | Крышка масляного фильтра тонкой очистки | ||
| 8 | 109878 | 00912006026500 | Кольцо ф60x2.65 G | ||
| 9 | 109879 | 12850204500000 | Фильтр масляный грубой очистки | ||
| 10 | 109882 | 12850204010000 | Кронштейн | ||
| 12 | 109894 | 12850204009000 | Кронштейн | ||
| 13 | 109896 | 00031000801200 | Болт М8x12 | ||
| 14 | 99361 | 12850204100010 | Манжета 20х35х7 | ||
| 15 | 109901 | 00920001025500 | Манжета ф10xф25x5 | ||
| 16 | 109902 | 12850204002000 | Щуп масляный | ||
| 17 | 109827 | 00033000601600 | Болт М6x16 | ||
| 18 | 99340 | 12851001300000 | Датчик | ||
| 19 | 109903 | 00912001701910 | Кольцо ф17x1.9 | ||
| 20 | 99362 | 12850204301000 | Датчик скорости | ||
| 21 | 109922 | 00912013201800 | Кольцо ф13.2x1.8 | ||
| 22 | 109923 | 00033000802500 | Болт M8x25 | ||
| 23 | 99363 | 12850204400010 | Манжета 38х62х10 | ||
| 24 | 110701 | 12850204007000 | Фланец выходного вала | ||
| 25 | 110702 | 12850204001000 | Крышка картера правая | ||
| 26 | 110703 | 12850204602000 | Кольцо ф65х3 | ||
| 27 | 110704 | 12850204601000 | Крышка передняя выходного вала | ||
| 28 | 110705 | 00204000802003 | Болт М8х20 | ||
| 29 | 110706 | 12850204008011 | Покладка ф16.2хф24х1 | ||
| 30 | 110707 | 12850204200011 | Пробка сливная масляная | ||
| 31 | 110708 | 12850204005000 | Кронштейн | ||
| 32 | 110709 | 00912002235500 | Кольцо ф22х3.55G | ||
| 33 | 109868 | 00834000801200 | Штифт 8x12 | ||
| 34 | 110710 | 12850204003010 | Прокладка ф6.2хф10х1 |
