Корпус С40102880 — Снегоход ТАЙГА Варяг 500
Модуль: 126598 — Корпус С40102880
Используется: Снегоход ТАЙГА Варяг 500
Снегоход ТАЙГА Варяг 500
Подробная информация, отзывы, характеристики, фотографии

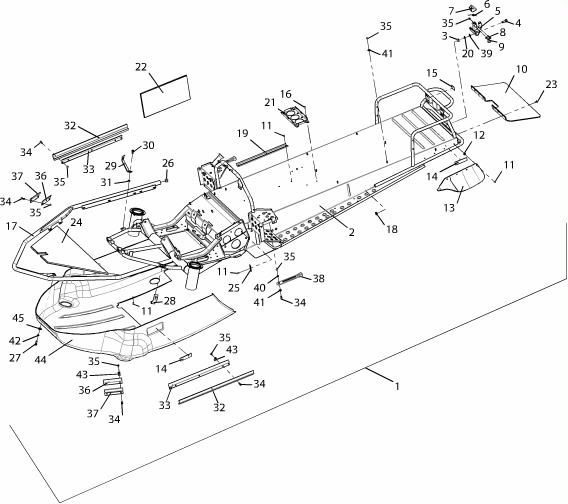

Схема модуля Корпус С40102880 (Снегоход ТАЙГА Варяг 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95476 | 119801340-01 | Накладки С40000006 (4 шт) в упаковке | |||
| 95474 | 119801340 | Накладки C40000006 (2 шт) в упаковке | |||
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 123827 | C49800450 | Брызговик боковой С40100056 (2 шт.) в упаковке | |||
| 1 | 124301 | C40102880 | Корпус | 26.11.2003 | с 01.09.2015 примен. с управлением рулевым С40303600 вместо С40102800 с управлением рулевым С40302600 |
| 2 | 124272 | C40102860 | Рама | 26.11.2003 | |
| 3 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 4 | 68939 | Болт М10х30 DIN 933-88P | |||
| 5 | 73340 | C40100780 | Крюк сцепки | 27.08.2007 | |
| 6 | 14381 | C40100087 | Пружина сцепки | 22.05.2009 | |
| 7 | 14380 | C40100086 | Скоба сцепки | 19.12.2000 | |
| 8 | 69815 | Болт М6х35 DIN 933-88P | 01.01.2006 | ||
| 9 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 10 | 15504 | C40100055 | Брызговик задний | 25.01.2002 | |
| 11 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 12 | 66271 | Шайба 5 DIN 9021-P | 01.01.2006 | ||
| 13 | 14406 | C40100056 | Брызговик боковой | 02.06.2003 | |
| 14 | 89893 | C40100307 | Световозвращатель | 29.12.2010 | Введен по ИИ С4.2287 |
| 15 | 89886 | C40100308 | Световозвращатель | с 01.02.12 примен совместно с 110101270 | |
| 16 | 79982 | Заклепка St/St 4,8х8 DIN 7337-A | 01.02.2011 | Введена по ИИ11.8621 взамен 4.8x10 Al/St | |
| 17 | 108198 | C40102810 | Бампер | ||
| 18 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
| 19 | 15393 | C40100321 | Профиль | 27.01.2003 | |
| 20 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 21 | 15493 | C40100138 | Кронштейн | 19.11.2001 | |
| 22 | 15396 | C40100324 | Лист | 26.01.2004 | |
| 23 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 24 | 15395 | C40100323 | Лист | 26.01.2004 | |
| 25 | 15761 | C40100099 | Хомут | 01.11.1999 | |
| 26 | 10544 | 110501095 | Заглушка | ||
| 27 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 28 | 14411 | C40000005 | Кронштейн | 26.03.1999 | |
| 29 | 14413 | C40000005-01 | Кронштейн | 26.03.1999 | |
| 30 | 66490 | Болт М8х16 DIN 933-88P | |||
| 31 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 32 | 15174 | C40100057 | Профиль | 20.12.1999 | |
| 33 | 14412 | C40000006 | Накладка | 26.03.1999 | |
| 34 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 35 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 36 | 14410 | C40000003 | Накладка | 26.03.1999 | |
| 37 | 15754 | C40100057-01 | Профиль | 20.12.1999 | |
| 38 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 39 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 40 | 14409 | C40700107 | Втулка | 09.08.2004 | |
| 41 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 42 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 43 | 10549 | 110501132 | Хомут | 14.08.2002 | |
| 44 | 15173 | C40100025 | Днище носка | 29.03.1999 | |
| 45 | 66365 | Шайба 8 DIN 9021-P | примен. с бампером 110101960 |
