Органы управления, осветительные и сигнальные приборы — Снегоход ТАЙГА Варяг 500

Модуль: 118864 — Органы управления, осветительные и сигнальные приборы

Используется: Снегоход ТАЙГА Варяг 500

Снегоход ТАЙГА Варяг 500
Подробная информация, отзывы, характеристики, фотографии

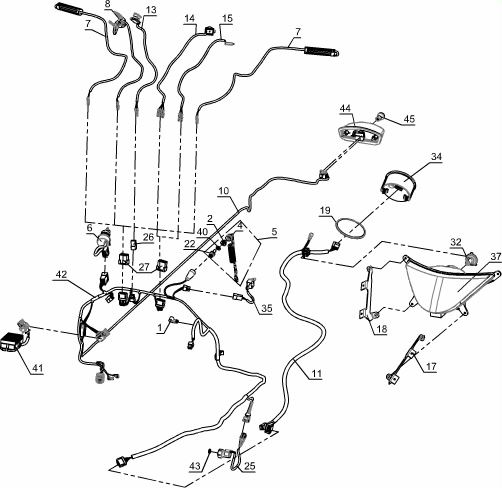

Схема модуля Органы управления, осветительные и сигнальные приборы (Снегоход ТАЙГА Варяг 500)

№	Код	Артикул	Название детали	Год	Примечание
	88192	119801000-08	Жгут капота С41100510 в упаковке
	88191	119801000-07	Жгут заднего фонаря С41100320 в упаковке
1	10549	110501132	Хомут	14.08.2002
2	11844	140900006	Гайка	04.10.1984
4	15784	C40900030	Шнур безопасности
5	15786	C40900050	Выключатель экстренного останова со шнуром	03.11.1999
6	15950	C41100070	Замок зажигания со жгутом
7	14962	C41100090	Нагреватель рукоятки со жгутом
8	14965	C41100170	Рычаг газа с нагревателем
10	17545	C41100320	Жгут заднего фонаря
11	69861	C41100510	Жгут капота
13	75418	C41100540	Выключатель двигателя со жгутом
14	75422	C41100550	Переключатель света со жгутом
15	75427	C41100560	Включатель стоп-сигнала со жгутом
17	82912	L10100460	Кронштейн
18	82913	L10100460-01	Кронштейн
19	54403	L30700042	Кольцо
22	9688		Выключатель 13.3720 ТУ37.003.987-80	25.04.1979
25	55316		Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00
26	13546		Колодка штыревая 502602 ОСТ 37.003.032-88	01.01.1988
27	13553		Колодка штыревая 502606 ОСТ 37.003.032-88	01.01.1988
32	83203		Лампа АКГ12-60+55-1 (H4) ГОСТ 2023.1-88	23.07.1990
34	54433		Спидометр АР20.3802-02 ТУ АР.3802.001-03
35	88525		Тумблер ST-027RM-H
37	79762		Фара 33100-HLA-000
40	68960		Шайба 8 DIN 125-PA	01.01.2006
41	87956		Регулятор напряжения A-R104-1		Прим. с поз. 44
42	88878	C41101200	Жгут основной
43	98309	C40600783	Шайба		Введен взамен Кольца 016-020-25-2-3 ГОСТ 18829-73
44	98374	C41101430	Фонарь задний		Применяется взамен поз. 36 с 01.02.2012
45	100487		Лампа А12-21+5-2 ГОСТ 2023.1-88
