Сиденье С40102500 — Снегоход ТАЙГА Варяг 500
Модуль: 114562 — Сиденье С40102500
Используется: Снегоход ТАЙГА Варяг 500
Снегоход ТАЙГА Варяг 500
Подробная информация, отзывы, характеристики, фотографии

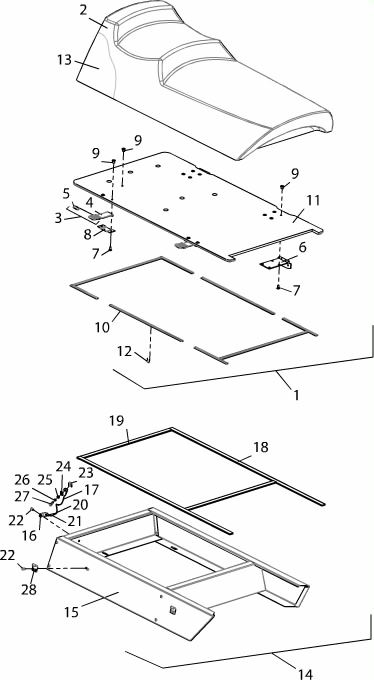

Схема модуля Сиденье С40102500 (Снегоход ТАЙГА Варяг 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109327 | C40102500 | Сиденье | 22.07.2005 | |
| 2 | 109672 | C40102610 | Чехол сиденья | 22.07.2005 | |
| 3 | 108487 | C40103880 | Ремень | ||
| 4 | 112959 | C40103848 | Ремень | ||
| 5 | 112960 | C40103847 | Скоба | ||
| 6 | 18095 | C40101120 | Петля | 06.06.2008 | c10.07.2013 заменена на С40101120-01 |
| 7 | 67802 | Винт М5х12 DIN 965-48P | 01.01.2006 | ||
| 8 | 106273 | C40103842 | Скоба | ||
| 9 | 10123 | 110100428 | Гайка | 13.06.2001 | с 10.07.13 изменилось кол. на 1 шт. |
| 10 | 83542 | 110100233-02 | Прокладка защитная | 22.07.2005 | |
| 11 | 109673 | C40102501 | Основание | 22.07.2005 | |
| 12 | 18421 | Скоба 14-12,9-0,95 SUМАКЕ 80-14 фирмы Suмаке Indusтriаl Со, Ltd | 25.01.2006 | ||
| 13 | 18087 | C40101101 | Подушка сиденья | 22.07.2005 | |
| 14 | 109326 | C40102600 | Основание сиденья | 22.07.2005 | |
| 15 | 109375 | C40102670 | Основание сиденья | 22.07.2005 | c 02.2014 заменено на С40102680 |
| 16 | 14277 | C40100017 | Хомут | 12.09.2007 | |
| 17 | 14278 | C40100018 | Трос | 22.02.2000 | |
| 18 | 85136 | C40100821 | Прокладка | ||
| 19 | 85137 | C40100823 | Прокладка | ||
| 20 | 83183 | C40800137 | Наконечник | ||
| 21 | 101346 | Пломба НМО.889.000 | |||
| 22 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 23 | 10630 | 110600183 | Шайба контровочная | 22.11.1999 | |
| 24 | 9977 | 110000021 | Шайба | 05.06.2001 | |
| 25 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 26 | 9781 | Шайба 5.65Г.016 ГОСТ 6402-70 | |||
| 27 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 28 | 112895 | C40103869 | Крючок |
