Картер C40500080 — Снегоход ТАЙГА Варяг 500
Модуль: 113848 — Картер C40500080
Используется: Снегоход ТАЙГА Варяг 500
Снегоход ТАЙГА Варяг 500
Подробная информация, отзывы, характеристики, фотографии

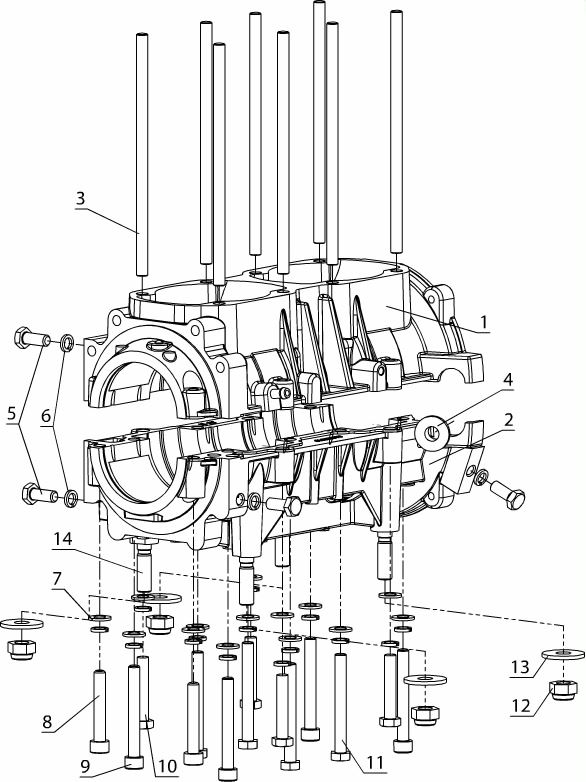

Схема модуля Картер C40500080 (Снегоход ТАЙГА Варяг 500)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 14562 | C40500060 | Картер верхняя половина | ||
| 2 | 14563 | C40500070 | Картер нижняя половина | ||
| 3 | 14466 | C40500055 | Шпилька | ||
| 4 | 14570 | C40500059 | Втулка разрезная | 29.03.1999 | |
| 5 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 6 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 7 | 81009 | Шайба 8 DIN 127-PA | аннулир. замен. на шайбу 110605116 | ||
| 8 | 71463 | Винт М8х50 DIN 912-88P | 01.01.2006 | ||
| 9 | 53322 | Винт М8х65 DIN 912-88P | 01.01.2006 | ||
| 10 | 74103 | Болт М8х45 DIN 931-88P | |||
| 11 | 68949 | Болт М8х70 DIN 931-88P | 01.01.2006 | ||
| 12 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 13 | 54896 | Шайба 10 DIN 9021-P | |||
| 14 | 79165 | Шпилька М10-2r/6gx35 DIN 835-10.9P |
