Подвеска задняя Рысь 150 (B5) — Квадроцикл Рысь 150 (B5)
Модуль: 109292 — Подвеска задняя Рысь 150 (B5)
Используется: Квадроцикл Рысь 150 (B5)
Квадроцикл Рысь 150 (B5)
Подробная информация, отзывы, характеристики, фотографии

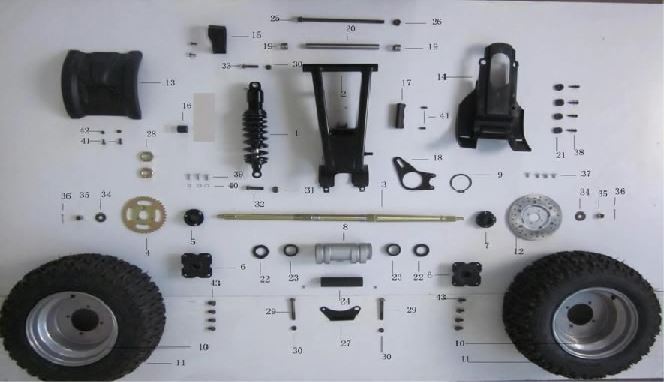

Схема модуля Подвеска задняя Рысь 150 (B5) (Квадроцикл Рысь 150 (B5))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109196 | 04002102000600 | Амортизатор задний | ||
| 2 | 109197 | 07200903011200 | Рычаг задний | ||
| 3 | 109198 | 09002112200200 | Ось задняя | ||
| 4 | 109011 | 04020237400100 | Звездочка Z=37 | ||
| 5 | 108645 | 09005011040100 | Фланец задней звездочки | ||
| 6 | 109012 | 09005031040100 | Ступица задняя | ||
| 7 | 109013 | 09005021050200 | Кронштейн диска тормозного | ||
| 8 | 109199 | 04121200200100 | Корпус оси задней | ||
| 9 | 109200 | 09005043060100 | Кольцо стопорное | ||
| 10 | 109021 | 04006116620030 | Обод задний | ||
| 11 | 108798 | 04040032120800 | Шина задняя 18х9,5-8 | ||
| 12 | 109022 | 03040020600100 | Диск тормозной задний | ||
| 13 | 109201 | 06012003360110 | Защита оси задней | ||
| 14 | 109202 | 06012008330110 | Защита рычага заднего | ||
| 15 | 109204 | 06102000211010 | Направляющая цепи | ||
| 16 | 109023 | 06102000811010 | Ограничитель цепи | ||
| 17 | 109205 | 06102002811010 | Фиксатор заднего тормозного шланга | ||
| 18 | 109206 | 08200688016330 | Кронштейн | ||
| 19 | 109209 | 12150227190200 | Втулка ф20хф19х27/NK19-20 | ||
| 20 | 109210 | 09101070700290 | Втулка ф14.2хф19х244 | ||
| 21 | 109211 | 06100000311020 | Буфер ф8хф26х10 | ||
| 22 | 108646 | 12160208350550 | Манжета ф55хф35х8х6 | ||
| 23 | 108647 | 12150113300550 | Подшипник 6006 | ||
| 24 | 109215 | 09101121900230 | Втулка ф32хф38х144.5 | ||
| 25 | 109216 | 09002111400200 | Болт фланцевый M14х1.5х275 | ||
| 26 | 109217 | 12020212140010 | Гайка самоконтрящаяся M14х1.5 | ||
| 27 | 109218 | 08200788013300 | Кронштейн | ||
| 28 | 108643 | 12021015270010 | Гайка М27x1.5 | ||
| 29 | 109220 | 12010112100851 | Болт фланцевый M10х1.25х85 | ||
| 30 | 109130 | 12020212100011 | Болт фланцевый M10х1.25х45 | ||
| 31 | 109222 | 12020212120010 | Гайка самоконтрящаяся M12х1.25 | ||
| 32 | 109223 | 12010113120500 | Болт фланцевый M12х1.25х50 | ||
| 33 | 109129 | 12010112100451 | Гайка M10х1.25 | ||
| 34 | 109138 | 12030021403701 | Шайба 14х37х3 | ||
| 35 | 109139 | 12020515140010 | Гайка корончатая M14х1.5 | ||
| 36 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 37 | 109225 | 12010312080160 | Болт M8х16 | ||
| 38 | 109226 | 12010112080250 | Болт фланцевый M8х25 | ||
| 39 | 108642 | 12010713080200 | Болт фланцевый M8х20 .8.8 | ||
| 40 | 108641 | 12040020800100 | Шайба ф8 | ||
| 41 | 109227 | 12010312060100 | Болт M6х16 | ||
| 42 | 109114 | 12020212060010 | Гайка самоконтрящаяся M6 | ||
| 43 | 109113 | 12010112060160 | Болт фланцевый M6х16 |
