Системы двигателя Рысь 150 (B5) — Квадроцикл Рысь 150 (B5)
Модуль: 109291 — Системы двигателя Рысь 150 (B5)
Используется: Квадроцикл Рысь 150 (B5)
Квадроцикл Рысь 150 (B5)
Подробная информация, отзывы, характеристики, фотографии

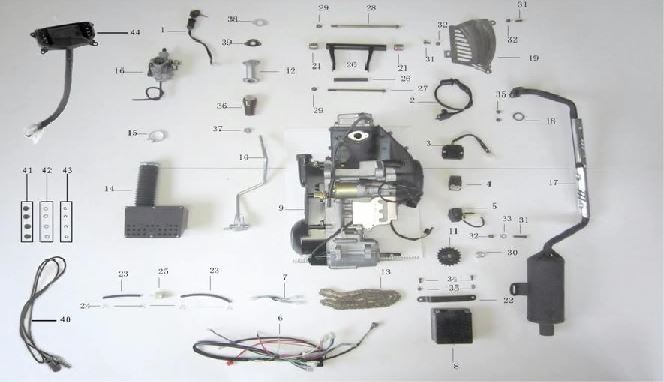

Схема модуля Системы двигателя Рысь 150 (B5) (Квадроцикл Рысь 150 (B5))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108317 | 05035120400300 | Замок зажигания | ||
| 2 | 109171 | 05044215020100 | Катушка зажигания | ||
| 3 | 109172 | 05040100080200 | Выпрямитель | ||
| 4 | 109173 | 05042122000100 | Коммутатор | ||
| 5 | 108319 | 05043100000100 | Реле | ||
| 6 | 109174 | 05001200920200 | Жгут основной | ||
| 7 | 109175 | 05002200600500 | Жгут фары | ||
| 8 | 109176 | 05046020400100 | Батарея аккумуляторная 12V7Ah | ||
| 9 | 109177 | 01016074200010 | Двигатель 150сс | ||
| 10 | 109178 | 03063101000400 | Рычаг переключения передач Рысь 150 (B5) | ||
| 11 | 109179 | 04021219200100 | Звездочка Z=19 | ||
| 12 | 109180 | Коллектор впускной YD31 Рысь 150 (B5) | |||
| 13 | 108982 | 04022209410100 | Цепь 428 Z=94 | ||
| 14 | 109181 | 02001032100400 | Фильтр воздушный | ||
| 15 | 109182 | Хомут ф35-51 Рысь 150 (B5) | |||
| 16 | 109183 | 02010021102700 | Карбюратор | ||
| 17 | 109184 | 02101200920010 | Глушитель | ||
| 18 | 109185 | 02015022000200 | Кольцо уплотнительное Рысь 150 (B5) | ||
| 19 | 109186 | 08200988013440 | Кожух | ||
| 20 | 109187 | 07200916011200 | Рычаг | ||
| 21 | 109188 | 06200107130110 | Втулка ф23хф10.2х30 | ||
| 22 | 108625 | 08200288005001 | Кронштейн батареи аккумуляторной | ||
| 23 | 108992 | 06100002711030 | Трубопровод L=200mm | ||
| 24 | 108990 | 12200210800100 | Зажим ф4 | ||
| 25 | 108993 | 02004062400100 | Фильтр топливный | ||
| 26 | 109189 | 09101030300390 | Втулка ф10.2хф15х114.5 | ||
| 27 | 109190 | 12010112101850 | Болт фланцевый M10х1,25х185 | ||
| 28 | 109191 | 12010112102250 | Болт фланцевый М10х1,25х225 | ||
| 29 | 109169 | 12020212100010 | Гайка M10х1.25 | ||
| 30 | 109192 | 12020212160010 | Гайка самоконтрящаяся M16х1.5 | ||
| 31 | 109193 | 12010112080200 | Болт фланцевый M8х20 | ||
| 32 | 109112 | 12020212080010 | Гайка самоконтрящаяся M8 | ||
| 33 | 109194 | 12030020803001 | Шайба ф8хф30х2 | ||
| 34 | 109113 | 12010112060160 | Болт фланцевый M6х16 | ||
| 35 | 109114 | 12020212060010 | Гайка самоконтрящаяся M6 | ||
| 36 | 109579 | Болт M14x1.5 Рысь 150 (B5) | |||
| 37 | 109580 | Гайка M14x1.5 Рысь 150 (B5) | |||
| 38 | 109581 | Прокладка 1 Рысь 150 (B5) | |||
| 39 | 109582 | Прокладка 2 Рысь 150 (B5) | |||
| 40 | 109583 | Датчик скорости Рысь 150 (B5) | |||
| 41 | 109589 | Прокладки Рысь 150 (B5) | |||
| 42 | 109590 | Шайба 1 Рысь 150 (B5) | |||
| 43 | 109591 | Шайба 2 Рысь 150 (B5) | |||
| 44 | 109594 | Спидометр Рысь 150 (B5) |
Вернуться к выбору другого модуля (Квадроцикл Рысь 150 (B5)).
