Подвеска передняя Рысь 150 (B5) — Квадроцикл Рысь 150 (B5)
Модуль: 109289 — Подвеска передняя Рысь 150 (B5)
Используется: Квадроцикл Рысь 150 (B5)
Квадроцикл Рысь 150 (B5)
Подробная информация, отзывы, характеристики, фотографии

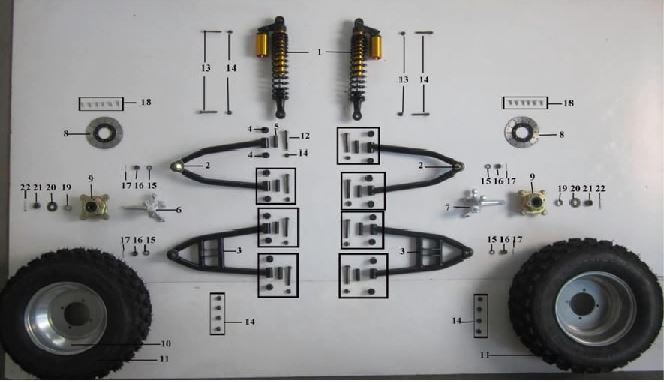

Схема модуля Подвеска передняя Рысь 150 (B5) (Квадроцикл Рысь 150 (B5))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109118 | 04001112000100 | Амортизатор передний | ||
| 2 | 109119 | 07200604011200 | Рычаг верхний | ||
| 3 | 109120 | 07200604031200 | Рычаг нижний | ||
| 4 | 108915 | 06102002311010 | Втулка нейлоновая | ||
| 5 | 108917 | 09101010300170 | Втулка ф10.5хф15х49 | ||
| 6 | 109121 | 04015130200200 | Кулак поворотный левый | ||
| 7 | 109122 | 04016130200200 | Кулак поворотный правый | ||
| 8 | 109124 | 03040070500100 | Диск тормозной передний | ||
| 9 | 109125 | 09005021030100 | Ступица передняя | ||
| 10 | 109126 | 04005117620060 | Обод передний | ||
| 11 | 109127 | 04040022120800 | Шина передняя 21х7-10 | ||
| 12 | 109128 | 12010112100701 | Болт фланцевый M10х1.25х70 | ||
| 13 | 109129 | 12010112100451 | Гайка M10х1.25 | ||
| 14 | 109130 | 12020212100011 | Болт фланцевый M10х1.25х45 | ||
| 15 | 108369 | 12040021200100 | Шайба ф12 | ||
| 16 | 109134 | 12020512120010 | Гайка корончатая M12х1.25 | ||
| 17 | 108772 | 12050010202000 | Шплинт ф2х20 | ||
| 18 | 109136 | 12011113060160 | Болт M6х16 | ||
| 19 | 109137 | Втулка ф25хф18х10 | |||
| 20 | 109138 | 12030021403701 | Шайба 14х37х3 | ||
| 21 | 109139 | 12020515140010 | Гайка корончатая M14х1.5 | ||
| 22 | 108124 | 12050010303000 | Шплинт ф3х30 |
