Рама Рысь 150 (B5) — Квадроцикл Рысь 150 (B5)
Модуль: 109288 — Рама Рысь 150 (B5)
Используется: Квадроцикл Рысь 150 (B5)
Квадроцикл Рысь 150 (B5)
Подробная информация, отзывы, характеристики, фотографии

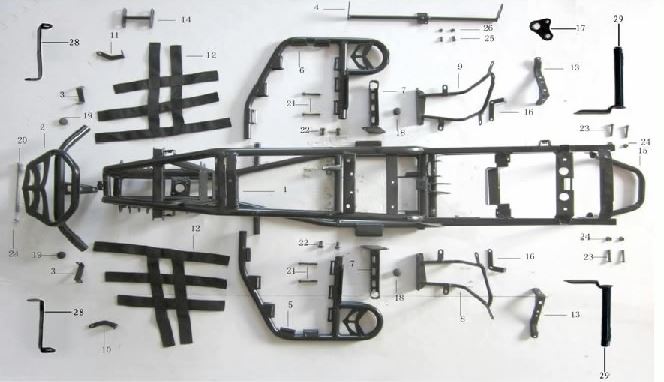

Схема модуля Рама Рысь 150 (B5) (Квадроцикл Рысь 150 (B5))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109092 | 07200901011200 | Рама | ||
| 2 | 109094 | 07200611011200 | Бампер передний | ||
| 3 | 109095 | 08200688005330 | Кронштейн | ||
| 4 | 109097 | 07200626013300 | Кронштейн | ||
| 5 | 109098 | 07200613031200 | Кронштейн подножки левый | ||
| 6 | 109099 | 07200613031201 | Кронштейн подножки правый | ||
| 7 | 109100 | 07200910011200 | Подножка | ||
| 8 | 108871 | 07200619011200 | Кронштейн крыла левый | ||
| 9 | 108872 | 07200619011201 | Кронштейн крыла правый | ||
| 10 | 108873 | 08200988004120 | Кронштейн левый | ||
| 11 | 108874 | 08200988005120 | Кронштейн правый | ||
| 12 | 109101 | 04200000200200 | Бандаж | ||
| 13 | 109102 | 08200988006120 | Кронштейн | ||
| 14 | 109103 | 07200627010000 | Кронштейн | ||
| 15 | 109104 | 07200725011200 | Ручка | ||
| 16 | 109105 | 08200988012330 | Кронштейн | ||
| 17 | 109106 | 08200988003120 | Кронштейн | ||
| 18 | 108897 | 06102002411020 | Заглушка | ||
| 19 | 109107 | 06100002411030 | Заглушка | ||
| 20 | 109108 | 12010213081600 | Болт фланцевый M8х160 | ||
| 21 | 109109 | 12010112080550 | Болт фланцевый M8х55 | ||
| 22 | 109110 | 12010112100201 | Болт фланцевый M10х1,5х20 | ||
| 23 | 109111 | 12010112080400 | Болт фланцевый M8х40 | ||
| 24 | 109112 | 12020212080010 | Гайка самоконтрящаяся M8 | ||
| 25 | 109113 | 12010112060160 | Болт фланцевый M6х16 | ||
| 26 | 109114 | 12020212060010 | Гайка самоконтрящаяся M6 | ||
| 28 | 109552 | Кронштейн 1 Рысь 150 (B5) | |||
| 29 | 109553 | Кронштейн 2 Рысь 150 (B5) |
Вернуться к выбору другого модуля (Квадроцикл Рысь 150 (B5)).
