Элементы обвеса Рысь 125 sport (B4) — Квадроцикл Рысь 125 sport (B4)
Модуль: 109287 — Элементы обвеса Рысь 125 sport (B4)
Используется: Квадроцикл Рысь 125 sport (B4)
Квадроцикл Рысь 125 sport (B4)
Подробная информация, отзывы, характеристики, фотографии

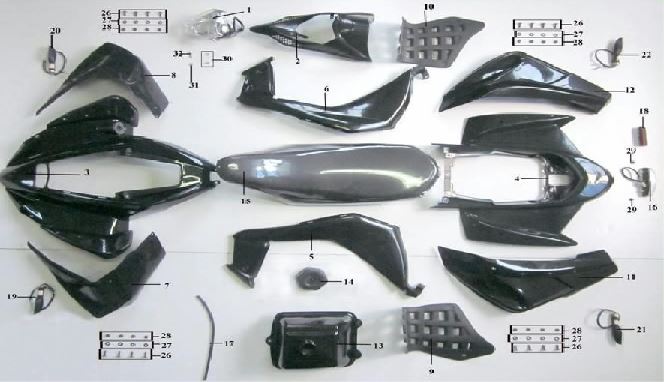

Схема модуля Элементы обвеса Рысь 125 sport (B4) (Квадроцикл Рысь 125 sport (B4))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109028 | 05005100211110 | Фара передняя | ||
| 2 | 109029 | 06012022230010 | Корпус передних фар | ||
| 3 | 109030 | 06012003010010 | Облицовка передняя | ||
| 4 | 109031 | 06012003020010 | Облицовка задняя | ||
| 5 | 109032 | 06012003030010 | Облицовка левая | ||
| 6 | 109033 | 06012003030011 | Облицовка правая | ||
| 7 | 109034 | 06012003360010 | Крыло переднее левое | ||
| 8 | 109035 | 06012003360011 | Крыло переднее правое | ||
| 9 | 109036 | 06012003070010 | Подножка левая | ||
| 10 | 109037 | 06012003070011 | Подножка правая | ||
| 11 | 109038 | 06012003280010 | Крыло заднее левое | ||
| 12 | 109039 | 06012003280011 | Крыло заднее правое | ||
| 13 | 109040 | 06032000100100 | Бак топливный | ||
| 14 | 109041 | 06041010100100 | Крышка бака топливного | ||
| 15 | 109042 | 06022003200100 | Сиденье | ||
| 16 | 108421 | 05008215000100 | Фонарь задний | ||
| 17 | 108418 | 06102002711040 | Трубка топливная L:400mm | ||
| 18 | 109388 | 05012222000100 | Светоотражатель | ||
| 19 | 109044 | 05007216000100 | Указатель поворотов передний левый, правый | ||
| 21 | 109045 | 05007216000101 | Указатель поворотов задний левый, правый | ||
| 26 | 109046 | 12010313060200 | Болт фланцевый М6x20 | ||
| 27 | 109047 | 12030020602000 | Шайба ф8хф16х1 | ||
| 28 | 109048 | 12020413060010 | Гайка самоконтрящаяся М6 | ||
| 29 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 30 | 109050 | 12010413060160 | Болт М6x16 | ||
| 31 | 109051 | 12020413050010 | Гайка самоконтрящаяся | ||
| 32 | 109052 | 12010113050200 | Болт фланцевый М5x20 |
