Подвеска задняя Рысь 125 sport (B4) — Квадроцикл Рысь 125 sport (B4)
Модуль: 109286 — Подвеска задняя Рысь 125 sport (B4)
Используется: Квадроцикл Рысь 125 sport (B4)
Квадроцикл Рысь 125 sport (B4)
Подробная информация, отзывы, характеристики, фотографии

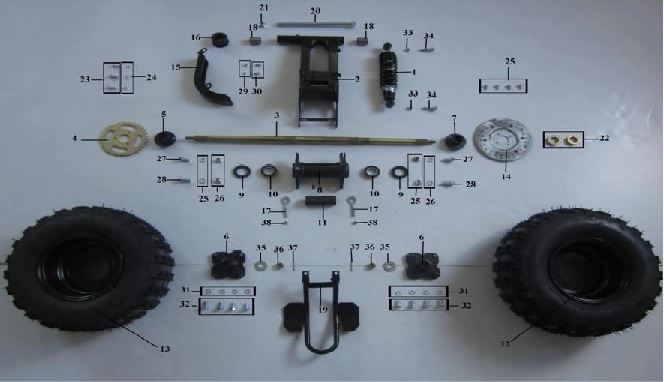

Схема модуля Подвеска задняя Рысь 125 sport (B4) (Квадроцикл Рысь 125 sport (B4))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 109005 | 04002102000400 | Амортизатор задний | ||
| 2 | 109006 | 07200503011200 | Рычаг задний | ||
| 3 | 109009 | 09002112000100 | Ось задняя | ||
| 4 | 109011 | 04020237400100 | Звездочка Z=37 | ||
| 5 | 108645 | 09005011040100 | Фланец задней звездочки | ||
| 6 | 109012 | 09005031040100 | Ступица задняя | ||
| 7 | 109013 | 09005021050200 | Кронштейн диска тормозного | ||
| 8 | 109014 | 04121000100300 | Корпус оси задней | ||
| 9 | 108646 | 12160208350550 | Манжета ф55хф35х8х6 | ||
| 10 | 108647 | 12150113300550 | Подшипник 6006 | ||
| 11 | 109020 | 09101221900520 | Втулка ф35хф33х130 | ||
| 12 | 109021 | 04006116620030 | Обод задний | ||
| 13 | 108798 | 04040032120800 | Шина задняя 18х9,5-8 | ||
| 14 | 109022 | 03040020600100 | Диск тормозной задний | ||
| 15 | 108168 | 07200622013300 | Кожух защитный | ||
| 16 | 109023 | 06102000811010 | Ограничитель цепи | ||
| 17 | 108159 | 04130112000300 | Натяжитель цепи M8хф13х38 | ||
| 18 | 109024 | 09102161450130 | Втулка ф27хф14х38 | ||
| 19 | 109387 | 07200221011200 | Защита задняя | ||
| 20 | 109025 | 12010113142600 | Болт фланцевый M14х1,5х260 | ||
| 21 | 109026 | 12020213140010 | Гайка самоконтрящаяся M14х1.5 | ||
| 22 | 108643 | 12021015270010 | Гайка М27x1.5 | ||
| 23 | 108642 | 12010713080200 | Болт фланцевый M8х20 .8.8 | ||
| 24 | 108641 | 12040020800100 | Шайба ф8 | ||
| 25 | 108379 | 12010313080160 | Болт фланцевый M8х16 | ||
| 26 | 108369 | 12040021200100 | Шайба ф12 | ||
| 27 | 108800 | 12010113100251 | Болт фланцевый M12х1.25х25 | ||
| 28 | 108365 | 12010113120300 | Болт фланцевый M12х1.25х30. 8.8 | ||
| 29 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 30 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 31 | 108150 | 12040021000100 | Шайба гравер ф10 | ||
| 32 | 108951 | 12010113100250 | Болт фланцевый M10х1,25х25 | ||
| 33 | 108121 | 12020213100010 | Гайка самоконтрящаяся M10х1.25 | ||
| 34 | 108116 | 12010113100450 | Болт фланцевый M10х1.25х45. 8.8 | ||
| 35 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 36 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 37 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 38 | 108802 | 12020313080010 | Гайка М8 |
