Системы двигателя Рысь 125 sport (B4) — Квадроцикл Рысь 125 sport (B4)
Модуль: 109285 — Системы двигателя Рысь 125 sport (B4)
Используется: Квадроцикл Рысь 125 sport (B4)
Квадроцикл Рысь 125 sport (B4)
Подробная информация, отзывы, характеристики, фотографии

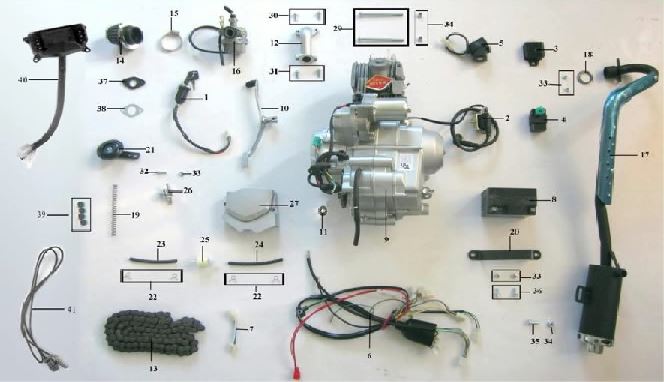

Схема модуля Системы двигателя Рысь 125 sport (B4) (Квадроцикл Рысь 125 sport (B4))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108317 | 05035120400300 | Замок зажигания | ||
| 2 | 108318 | 05044211020100 | Катушка зажигания | ||
| 3 | 108320 | 05040100080100 | Выпрямитель | ||
| 4 | 108321 | 05042121400200 | Коммутатор | ||
| 5 | 108319 | 05043100000100 | Реле | ||
| 6 | 108967 | 05001200520200 | Жгут основной | ||
| 7 | 108976 | 05002200500100 | Жгут фары | ||
| 8 | 108612 | 05046020200100 | Батарея аккумуляторная 12V5Ah | ||
| 9 | 108978 | 01015054200020 | Двигатель 125сс | ||
| 10 | 108979 | 03063101000300 | Рычаг переключения передач Рысь 125 sport (B4) | ||
| 11 | 108260 | 04021414200100 | Звездочка Z=14 | ||
| 12 | 108981 | 02011110000200 | Коллектор впускной XS31 Рысь 125 sport (B4) | ||
| 13 | 108982 | 04022209410100 | Цепь 428 Z=94 | ||
| 14 | 108983 | 02001051300400 | Фильтр воздушный ф38mm | ||
| 15 | 108984 | Хомут ф35-51 Рысь 125 sport (B4) | |||
| 16 | 108985 | 02010021202200 | Карбюратор | ||
| 17 | 108987 | 02101200520010 | Глушитель | ||
| 18 | 108988 | 02015100000100 | Кольцо уплотнительное Рысь 125 sport (B4) | ||
| 19 | 108620 | 09201101110010 | Пружина ф1хф9х150х5 | ||
| 20 | 108625 | 08200288005001 | Кронштейн батареи аккумуляторной | ||
| 21 | 108989 | Сигнал звуковой 12V1.5A | |||
| 22 | 108990 | 12200210800100 | Зажим ф4 | ||
| 23 | 108991 | 06100002711010 | Трубопровод L=100mm | ||
| 24 | 108992 | 06100002711030 | Трубопровод L=200mm | ||
| 25 | 108993 | 02004062400100 | Фильтр топливный | ||
| 26 | 108994 | 06053010800100 | Кран топливный | ||
| 27 | 108995 | 20001020000300 | Боковая крышка двигателя Рысь 125 sport (B4) | ||
| 29 | 108323 | 12010113081150 | Болт фланцевый M8х115. 8.9 | ||
| 30 | 108996 | Болт M6х20 Рысь 125 sport (B4) | |||
| 31 | 108997 | Болт M6х25 Рысь 125 sport (B4) | |||
| 32 | 108998 | 12010213060160 | Болт M6х16 | ||
| 33 | 108336 | 12020213060010 | Гайка самоконтрящаяся M6 | ||
| 34 | 108094 | 12020213080010 | Гайка самоконтрящаяся М8 | ||
| 35 | 108661 | 12010113080200 | Болт фланцевый М8x20 | ||
| 36 | 108095 | 12010113060160 | Болт фланцевый М6х16 | ||
| 37 | 108999 | Прокладка 1 Рысь 125 sport (B4) | |||
| 38 | 109000 | Прокладка 2 Рысь 125 sport (B4) | |||
| 39 | 109001 | Магнит Рысь 125 sport (B4) | |||
| 40 | 109002 | Спидометр Рысь 125 sport (B4) | |||
| 41 | 109003 | Датчик скорости Рысь 125 sport (B4) |
