Управление рулевое Рысь 125 sport (B4) — Квадроцикл Рысь 125 sport (B4)
Модуль: 109284 — Управление рулевое Рысь 125 sport (B4)
Используется: Квадроцикл Рысь 125 sport (B4)
Квадроцикл Рысь 125 sport (B4)
Подробная информация, отзывы, характеристики, фотографии

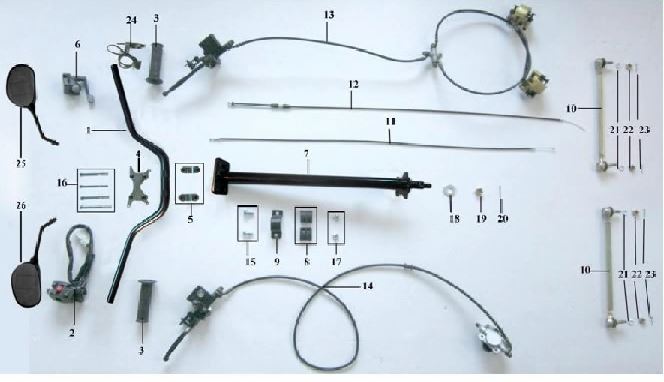

Схема модуля Управление рулевое Рысь 125 sport (B4) (Квадроцикл Рысь 125 sport (B4))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 108931 | Руль Рысь 125 sport (B4) | |||
| 2 | 108934 | Блок в сборе Рысь 125 sport (B4) | |||
| 3 | 108129 | 06102001011010 | Рукоятка руля ф22х105 | ||
| 4 | 108936 | 03002257030310 | Кронштейн руля верхний Рысь 125 sport (B4) | ||
| 5 | 108937 | 03003214040210 | Кронштейн руля нижний Рысь 125 sport (B4) | ||
| 6 | 108938 | 03026220000300 | Рычаг газа | ||
| 7 | 108939 | 07200505010001 | Колонка рулевая Рысь 125 sport (B4) | ||
| 8 | 108940 | 06102000411020 | Подшипник колонки рулевой | ||
| 9 | 108943 | 08200905010120 | Планка фиксирующая | ||
| 10 | 108944 | 03020260220100 | Тяга рулевая | ||
| 11 | 108945 | 03034010210100 | Трос газа | ||
| 12 | 108139 | 03031010920200 | Трос дроссельной заслонки | ||
| 13 | 108948 | 03050011001200 | Тормоз передний в сборе | ||
| 14 | 108949 | 03051011000200 | Тормоз передний в сборе | ||
| 15 | 108951 | 12010113100250 | Болт фланцевый M10х1,25х25 | ||
| 16 | 108953 | 12010213080900 | Болт фланцевый M8х90 | ||
| 17 | 108121 | 12020213100010 | Гайка самоконтрящаяся M10х1.25 | ||
| 18 | 108122 | 12030021403700 | Шайба ф37хф14х3 | ||
| 19 | 108123 | 12020215140010 | Гайка корончатая M14х1.5. 17.8 | ||
| 20 | 108124 | 12050010303000 | Шплинт ф3х30 | ||
| 21 | 108150 | 12040021000100 | Шайба гравер ф10 | ||
| 22 | 108151 | 12020515100010 | Гайка корончатая M10x1.25 | ||
| 23 | 108772 | 12050010202000 | Шплинт ф2х20 | ||
| 24 | 108957 | 05053020000200 | Выключатель | ||
| 25 | 108959 | 03009210000200 | Зеркало заднего вида правое Рысь 125 sport (B4) | ||
| 26 | 108960 | 03009210000100 | Зеркало заднего вида левое Рысь 125 sport (B4) |
Вернуться к выбору другого модуля (Квадроцикл Рысь 125 sport (B4)).
